02227433

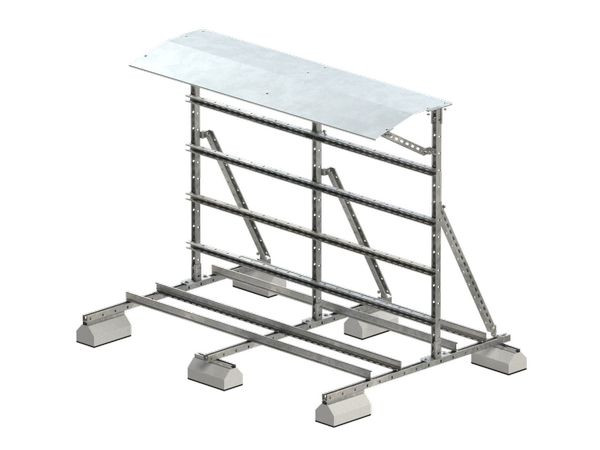

NIEDAX WG 1 F Wechselrichtergestell 1m

Wechselrichtergestell, überdachtes stabiles Trägersystem zur fachgerechten Montage der Wechselrichter im Aussenbereich. Die technischen Spezifikationen des Wechselrichters sind zu berücksichtigen, damit das Gestell den Platzanforderungen entspricht. Das Wechselrichtergestell beinhaltet bei der Lieferung alle dazugehörigen Einzelteile, zur kundenseitigen Montage der kompletten Baugruppe. Bitte beachten Sie die Montage- und Sicherheitshinweise. Die geltenden Normen und bautechnischen Vorschriften etc. sind unbedingt zu befolgen, dies gilt insbesondere für Wind- und Traglasten. Des Weiteren ist der Potentialausgleich und der Blitzschutz (im Aussenbereich) zu errichten. Lieferung unmontiert Das Set beinhaltet: 4 St. 2996Z/1500 FL Ankerschiene, Schlitzweite 22 mm 6 St. 2996Z/1000 FL Ankerschiene, Schlitzweite 22 mm 2 St. 2996Z/400 FL Ankerschiene, Schlitzweite 22 mm 4 St. DS 110.300 Dachsteine mit Schiene, Schlitzweite 18 mm 1 St. WGDB 1-1.0 F Dachblech 1 St. WGWB 1-2.0 F Winkel Betonstein 4 St. KU 6040 Schraubkopfplatten 8 St. WWU 150 F Wandanschlusswinkel 8 St. GMZF M6-22 F Gleitmutter mit Fixierhilfe 8 St. GMZF M8-18 F Gleitmutter mit Fixierhilfe 12 St. GMZF M8-22 F Gleitmutter mit Fixierhilfe 4 St. GMZF M10-22 F Gleitmutter mit Fixierhilfe 18 St. FLM 10X25 F Flachrundkopfschraube, ähnlich DIN 603 mit Flanschmutter nach DIN EN 1661 4 St. SK 10X25 F Sechskantschraube 4 St. UGM 10 F Karosseriescheibe nach DIN EN ISO 7093-1 20 St. SK 8X25 F Sechskantschraube 26 St. UGM 8 F Karosseriescheibe nach DIN EN ISO 7093-1 6 St. FLM 8X25 F Flachrundkopfschraube M8, ähnlich DIN 603 mit Flanschmutter nach DIN EN 1661 8 St. FKI 6X16 F Flachkopfschraube mit Innensechskant M6 nach DIN 7380 8 St. UGM 6 F Karosseriescheibe nach DIN EN ISO 7093-1 4 St. MTEKM 6X25 MS Erdungsklemme mit Gewindestift M12, 2 Scheiben Ø 30 mm und Schraube M6X12 Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 1700 x 1110 x 1500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
