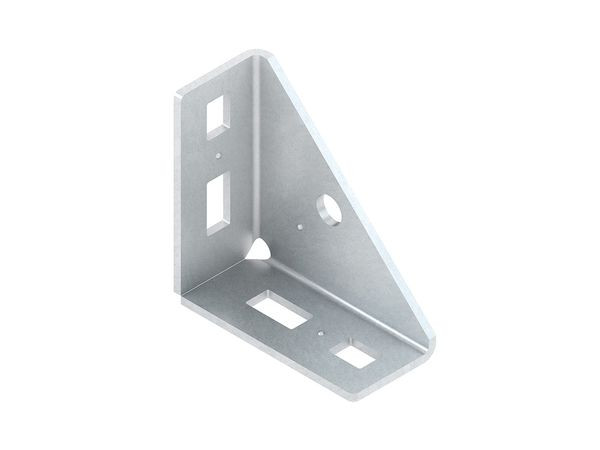

Abbildung ähnlich
01319687 NIEDAX TRV 40 Winkelverbinder F
TRV 40
4013339891795
TRV40
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 10 ST | Menge übernehmen |
| 2.100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Winkelverbinder, gleichschenklig und einseitig geschlossen, zur Verbindung von vertikal zueinander stehenden T-förmig zulaufenden U-Profilen, Ankerschienen/Profilschienen oder zur Verwendung als Knotenwinkel für Abhängesysteme, Befestigungszubehör muss, je nach Anwendungsfall, gesondert bestellt werden. Verwendung für : Profil U 5050/... Profil U 6040/... Ankerschienen/Profilschienen 29.../... Abmessungen (ca. Maße) Schenkellänge : 100 x 100 mm Schenkelbreite : 46 mm Materialstärke t : 4 mm Bef. Lochung je Schenkel : 13 x 18 mm und 13 x 26 mm mittiger Abstand : 42 mm winkelhalbierende Lochung, geschl. Seite : Ø 14 mm Abstand von der offenen Kante : 15 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Verpackungseinheit | 10 |
| Verpackungseinheit | 2100 |
| Statistische Warennummer | 73089059 |
| Ausführung | Winkel |
| Geeignet für | U-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Mit Schraubzubehör | ja |
| Winkel | 90 ° |
| Auf der Schiene | ja |
| Anzahl der Löcher/Schlitze pro Seite | 5 |
| Kurzbeschreibung | Winkelverbinder für Profil U 5050, U 6040, Stahl, feuerverzinkt DIN EN ISO 1461 |
