Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 20 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
| 9.600 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 20 ST |
| Bestellschritt | 20 ST |
Beschreibung

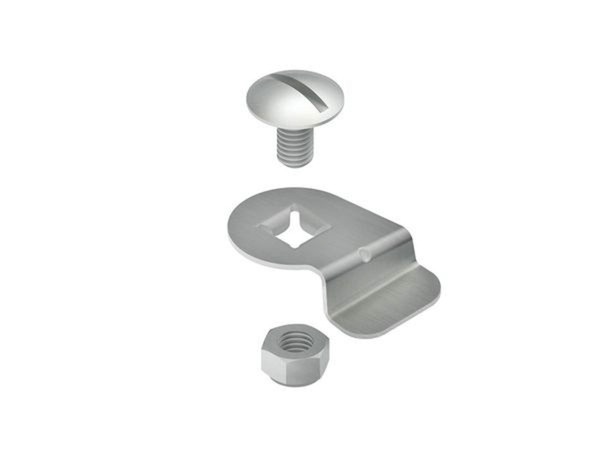

Drehriegel, zum nachträglichen bzw. zusätzlichen Einbau in Kabelrinnendeckel, einschließlich Flachrundkopfschraube mit Schlitz FL 6X12-S E3 DIN 603 und Sicherungsmutter SMS 6 E3 DIN 985 aus Edelstahl, Werkstoff Nr. 1.4301, AISI 304. Eine Verwendung im Außenbereich, bedingt durch äußere Einflüsse wie z.B. Windlasten, ist nur mit einer zusätzlichen Sicherung (selbstschneidende Schrauben, Stahlband etc.) möglich. Bei der Befestigung ist darauf zu achten, dass ein Mindestabstand von = 50 mm zum Deckelanfang/-ende eingehalten werden muss. Des Weiteren ist zu beachten, dass der Schraubenkopfschlitz fluchtend mit der Befestigungslasche der Drehriegelplatte montiert wird. Dadurch wird eine spätere Kontrollmöglichkeit für das ordnungsgemäße Verschließen (Stellung des Schraubenkopfschlitzes) aller vorhandenen Drehriegel am Deckel gewährleistet. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnendeckel RD ... RDV ... Lieferung : unmontiert und lose Werkstoff Riegel : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Verpackungseinheit | 20 |
| Verpackungseinheit | 9600 |
| Verpackungseinheit | 200 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 83024900 |
| Kurzbeschreibung | Drehriegel mit Sicherungsmutter DIN EN ISO 10511 für KR-System, Stahl, feuerverzinkt DIN EN ISO 1461, inkl. Zubehör |
| Art des Zubehörs/Ersatzteils | Drehriegel |
| Geeignet für Kabeltragsystembreite | 50 - 600 mm |
| Zubehör | ja |
| Ersatzteil | ja |
| Geeignet für Verteiler-Kabelkanalsystem | ja |
| Geeignet für Kabeltragsystemhöhe | 110 - 35 mm |
| eClass 11.0 - Klasse | 27400567 |
| UNSPSC 14.0801 - Klasse | 39131705 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 24000 |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 250 |
| Gewindesteigung | 1 mm |
| eClass 11.0 - Klasse | 23110190 |
| UNSPSC 14.0801 - Klasse | 31161504 |
| Kopfform | Flachrundkopf |
| Schraubsystem | sonstige |
| Oberfläche | feuerverzinkt |
| Schlüsselweite | 10 mm |
| Gewindelänge | 12 mm |
| Kopfdurchmesser | 13.5 mm |
| Werkstoffgüte | 4.8 (Stahl) |
| Gewindeart | metrisch |
| Werkstoff | Stahl |
| Gewindemaß (metrisch) | 6 |
| Mit Mutter | ja |
| Mit Flansch | ja |
| Vollgewinde | ja |
| Länge bis Unterkante Kopf | 12 mm |
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 250 ST | Menge übernehmen |
| 24.000 ST | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 1350 |
| Verpackungseinheit | 6 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400514 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | Drehriegel |
| Geeignet für Kabelrinne | ja |
| Geeignet für Funktionserhalt | ja |
| Oberteilbreite | 102 mm |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 1.350 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 600 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400514 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.75 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | Drehriegel |
| Geeignet für Kabelrinne | ja |
| Geeignet für Funktionserhalt | ja |
| Oberteilbreite | 202 mm |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 600 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Breite | 100 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 720 |
| Art des Verbinders | geschraubt |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 2500 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 1500 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 900 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 600 N/m |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | mitgelieferter Verbinder |
| Höhe | 60 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.9 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 5800 mm² |
| Gewicht | 1.70336 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 720 M | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
