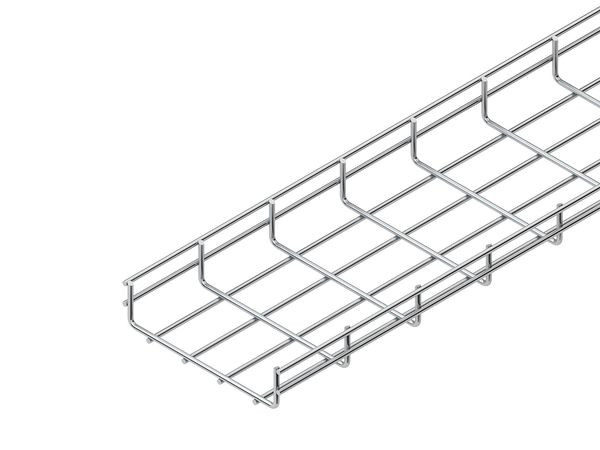

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 3 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 54 x 200 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert
Merkmale
| Länge | 3000 mm |
| Breite | 200 mm |
| Verpackungseinheit | 3 |
| Gewicht | 2,47 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | ohne Verbinder |
| Höhe | 54 mm |
| Oberfläche | galvanisch/elektrolytisch verzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Integrierte Trennwand | ohne |
| Nutzbarer Querschnitt | 10220 mm² |
| Profilform | U-Form |
| Gewicht | 2.47 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ III |
| Kurzbeschreibung | Gitterrinne, U-förmig, 54x200x3000 mm, DS: quer 6,0 mm längs 6,0 mm, Stahl, galvanisch verzinkt DIN EN ISO 4042, blaupassiviert |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 6 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 735 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 550 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 400 N/m |
| Drahtdurchmesser Querseite | 6 mm |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400504 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
