Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

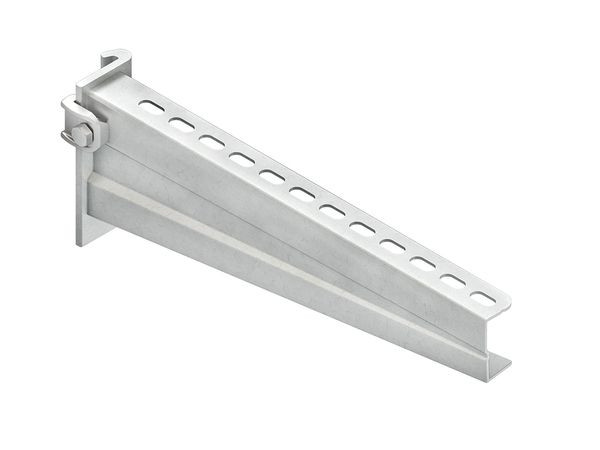

Ausleger, schwer, mit vormontierter Klemme, zur Hängestielmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Verwendung für : Profil I 80/... Hängestiel HI 80/... Abmessungen (ca. Maße) Auflagehöhe H : 110 mm Auflagelänge L : 230 mm Tragfähigkeit F bei L/2 : 5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 230 mm |
| Breite | 28 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Gewicht | 0,81 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | Klemmausleger |
| Höhe | 110 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Kabeltragsystembreite | 200 - 50 mm |
| Kurzbeschreibung | Ausleger, schwer, 110x230 mm, 5,0 kN, mit vormontierter Klemme, Stahl, feuerverzinkt DIN EN ISO 1461 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 5000 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
