Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

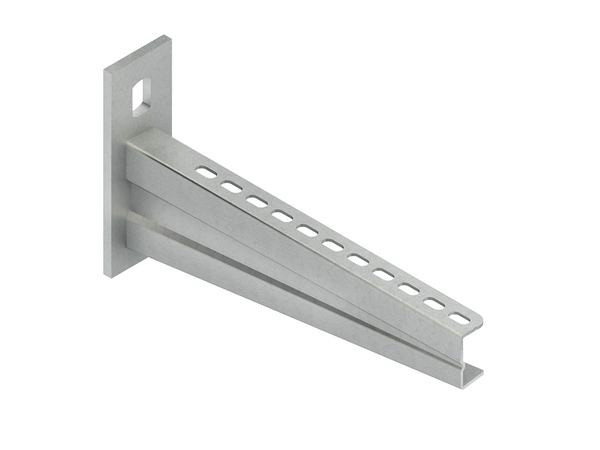

Wandausleger, sehr schwere Ausführung, zur Wandmontage, erforderliches Befestigungszubehör für Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund (min. Beton C20/25) und Verwendung des Dübels DAZ 16X25 im ungerissenen Beton unter Berücksichtigung des Zulassungsbescheides ETA-18/0542. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L : 230 mm Tragfähigkeit F bei L/2 : 10 kN im System geprüft, gilt für den Ausleger unabhänging von der Verankerung. Tragfähigkeit F2 bei L/2 : 10 kN im System geprüft, gilt für mittige Lasteinleitung und in Verbindung mit Dübel DAZ 16X25. Bei abweichenden Lasteinleitungen (asymmetrische Lasteinleitung) ist eine Formel zur Errechnung der Tragfähigkeit anzuwenden bitte kontaktieren Sie uns bei Bedarf. Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 240 mm |
| Breite | 28 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 500 |
| Gewicht | 1,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | Wandausleger |
| Höhe | 133 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Kabeltragsystembreite | 200 - 50 mm |
| Kurzbeschreibung | Wandausleger, sehr schwer, 83x230 mm, 10,0 kN, Stahl, feuerverzinkt DIN EN ISO 1461 |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 10000 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
