Beschreibung

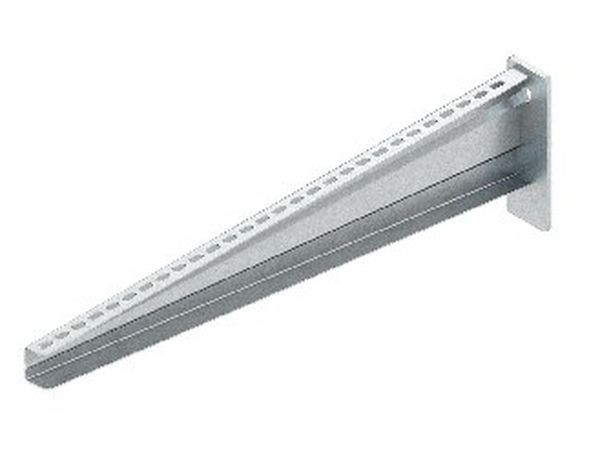

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Abmessungen (ca. Maße) Auflagehöhe H : 195 mm Auflagelänge L : 730 mm Tragfähigkeit F bei L/2 : 3,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Länge | 730 mm |
| Breite | 60 mm |
| Verpackungseinheit | 1 |
| Gewicht | 2,62 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | Wand- und Stielausleger |
| Höhe | 195 mm |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Geeignet für Kabeltragsystembreite | 50 - 700 mm |
| Kurzbeschreibung | Hängestiel- und Wandausleger, standard, 195x730 mm, 3,5 kN, Stahl, feuerverzinkt DIN EN ISO 1461, inkl. Zubehör |
| Einsatztemperatur | -20 - 120 °C |
| Sichere Arbeitslast nach IEC 61537 | 3500 N |
| eClass 11.0 - Klasse | 27400506 |
| UNSPSC 14.0801 - Klasse | 39131705 |
