01329336 NIEDAX KKB 80.400 GFK-Bogen 90°
KKB 80.400
4013339953257
KKB80.400
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

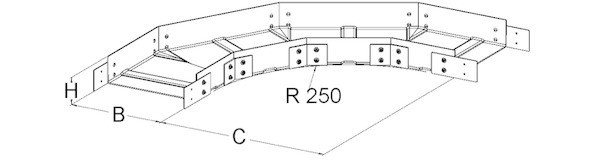

GFK-Bogen 90°, groß, gepresst, mit ungelochten Seitenholmen, mit integrierten gelochten Verbinderlaschen und mit querverlaufenden Verstärkungen (5 mm), zur Herstellung von horizontalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in ...AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 80... GFK-Kabelrinne KKL 80... Abmessungen (ca. Maße) H x B : 80 x 395 mm Innenholmradius R : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)
Merkmale
Verpackungseinheit | 1 |
Statistische Warennummer | 39259020 |
Farbe | grau |
Ausführung | integrierter Verbinder |
RAL-Nummer | 7032 |
Oberfläche | sonstige |
Materialstärke | 5 mm |
Werkstoffgüte | GFK |
Werkstoff | Kunststoff |
Innenradius | 250 mm |
Kabelrinnenbreite | 400 mm |
Kabelrinnenhöhe | 80 mm |
Richtungsänderung | horizontal |
Winkel | 90° |
Bauform | Bogen starr |
Bogenausführung | glatter Bogen |
Kurzbeschreibung | GFK-Bogen 90° für KK,groß,80x400 mm, mit integrierten Verbinderlaschen, Polyester glasfaserverstärkt, gepresst, RAL 7032, kieselgrau |
