Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

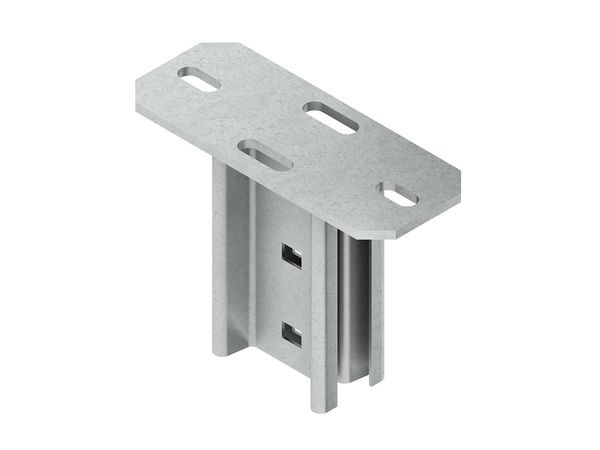

Schraubkopfplatte, Kopfplatte mit zwei angeschweißten Verbindungsprofilen, zur Montage an waagerechten Decken, für Kabeltrassenverläufe parallel zum Hängestiel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Verwendung für : Profil I 80/... nach DIN 1025 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Verbindungsprofillochung : 11 x 15 mm mittiger Abstand : 52 mm Gesamtlänge L : 151 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Merkmale
| Geeignet für Deckenmontage | ja |
| Verpackungseinheit | 1 |
| Gewicht | 1,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | Schraubkopfplatte |
| Geeignet für | I-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Winkel | 90 ° |
| Kurzbeschreibung | Schraubkopfplatte für Profil I 80, Stahl, feuerverzinkt DIN EN ISO 1461, inkl. Zubehör |
| eClass 11.0 - Klasse | 27400570 |
| UNSPSC 14.0801 - Klasse | 31162307 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 M
Merkmale
| Länge | 3000 mm |
| Verpackungseinheit | 30 |
| Verpackungseinheit | 3000 |
| Einsatztemperatur | -20 - 120 °C |
| eClass 11.0 - Klasse | 27400509 |
| UNSPSC 14.0801 - Klasse | 39131705 |
| Ausführung | L-Profil |
| Oberfläche | bandverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Befestigungsart | schraubbar |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Trennwandhöhe | 55 mm |
| Geeignet für Funktionserhalt | ja |
| Befestigungslochung | ja |
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Verpackungseinheiten
| 30 M | Menge übernehmen |
| 3.000 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 6000 mm |
| Breite | 300 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 84 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 6000 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 3000 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 4,0 m | 1700 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 5,0 m | 1100 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 6,0 m | 750 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 7,0 m | 550 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 8,0 m | 400 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 9,0 m | 310 N/m |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400502 |
| UNSPSC 14.0801 - Klasse | 39131704 |
| Ausführung | ohne Verbinder |
| Höhe | 105 mm |
| Oberfläche | bandverzinkt |
| Materialstärke | 1.5 mm |
| Seitenlochung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Nutzbarer Querschnitt | 24715 mm² |
| Gewicht | 6.84143 kg/m |
| Belastungstesttyp nach IEC 61537 | Typ II |
Verkaufsdaten
| Mindestbestellmenge | 6 M |
| Bestellschritt | 6 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 84 M | Menge übernehmen |
auf Anfrage
je 1 M
Merkmale
| Länge | 6000 mm |
| Breite | 42 mm |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 6 |
| eClass 11.0 - Klasse | 27400501 |
| UNSPSC 14.0801 - Klasse | 31162301 |
| Ausführung | Einfachprofil |
| Höhe | 80 mm |
| Oberfläche | feuerverzinkt |
| Materialstärke | 4 mm |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Art der Lochung | Steg gelocht |
| Profilform | I-Profil |
| Schlitzbreite | 75 mm |
| Lochbreite | 13 mm |
| Gewicht | 6.22798 kg |
| Widerstandsmoment Wy | 1.49 cm³ |
| Widerstandsmoment Wz | 19.4 cm³ |
| Flächenträgheitsmoment ly | 6.27 cm4 |
| Flächenträgheitsmoment lz | 77.63 cm4 |
Verkaufsdaten
| Mindestbestellmenge | 6 M |
| Bestellschritt | 6 M |
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 300 M | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 3000 |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27400563 |
| UNSPSC 14.0801 - Klasse | 31162305 |
| Ausführung | Wandanschlusswinkel |
| Geeignet für | I-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Mit Schraubzubehör | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 3.000 ST | Menge übernehmen |
auf Anfrage
je 1 PAA
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 700 |
| Verpackungseinheit | 5 |
| eClass 11.0 - Klasse | 27400521 |
| UNSPSC 14.0801 - Klasse | 39131702 |
| Ausführung | Flachverbinder |
| Geeignet für | I-Profil |
| Oberfläche | feuerverzinkt |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Mit Schraubzubehör | ja |
| Winkel | 180 ° |
| Auf der Schiene | ja |
| Anzahl der Löcher/Schlitze pro Seite | 4 |
Verkaufsdaten
| Mindestbestellmenge | 1 PAA |
| Bestellschritt | 1 PAA |
Verpackungseinheiten
| 1 PAA | Menge übernehmen |
| 5 PAA | Menge übernehmen |
| 700 PAA | Menge übernehmen |
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
