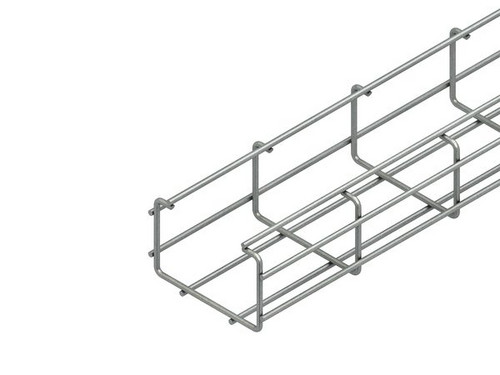

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 432 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Gitterrinne nach DIN EN 61537, C-förmig, schwere Ausführung aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (innen) x Breite B (innen) : 60 x 100 mm Höhe H (außen) x Breite B (außen) : 78 x 118 mm Öffnungsmaß : 71 mm Längsdraht-Ø : 4,5 mm Bodenlängsdrahtabstand : 50 mm Seitenlängsdrahtabstand : 36,5 mm Querdraht-Ø : 4,5 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 6000 mm² geeignete Verbinder : 2 x GRVS 5 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Merkmale
| Länge | 3000 mm |
| Breite | 118 mm |
| Verpackungseinheit | 432 |
| Verpackungseinheit | 6 |
| Gewicht | 1,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Höhe | 78 mm |
| Oberfläche | sonstige |
| Werkstoff | rostfreier Stahl |
| Integrierte Trennwand | ohne |
| Nutzbarer Querschnitt | 6000 mm² |
| Profilform | C-Form |
| Gewicht | 1.3395 kg/m |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Gitterrinne, C-förmig, 78x118x3000 mm, Draht-Ø 4,5 mm, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 4.5 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 185 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m | 95 N/m |
| Drahtdurchmesser Querseite | 4.5 mm |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400504 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
01319376
NIEDAX RW 60 E3 Trennsteg
RW 60 E3
01327783
NIEDAX GRHKM 6X15 E3 GR-Verbinder Edelst.
GRHKM 6X15 E3
01319464
NIEDAX GRVS 5 E3 Verbinder
GRVS 5 E3
01319465
NIEDAX GRVC 14 E3 Verbinder
GRVC 14 E3
01332179
NIEDAX GRGV 50 E3 Gelenkverbinder
GRGV 50 E3
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
