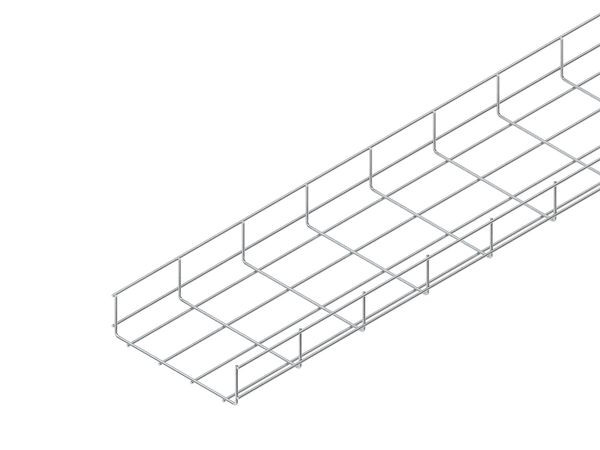

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 252 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (außen) x Breite B (außen) : 60 x 300 mm Längsdraht-Ø : 4 mm Bodenlängsdrahtabstand : 50 mm Seitenlängsdrahtabstand : 41 mm Querdraht-Ø : 4 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 14768 mm² geeignete Verbinder : 3 x GRVS 4 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Merkmale
| Länge | 3000 mm |
| Breite | 300 mm |
| Verpackungseinheit | 252 |
| Verpackungseinheit | 6 |
| Gewicht | 1,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Höhe | 60 mm |
| Oberfläche | sonstige |
| Werkstoff | rostfreier Stahl |
| Integrierte Trennwand | ohne |
| Nutzbarer Querschnitt | 14768 mm² |
| Profilform | U-Form |
| Gewicht | 1.39453 kg/m |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Gitterrinne, U-förmig, 60x300x3000 mm, Draht-Ø 4,0 mm, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 4 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 450 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 300 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 170 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 120 N/m |
| Drahtdurchmesser Querseite | 4 mm |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400504 |
| UNSPSC 14.0801 - Klasse | 39131704 |
