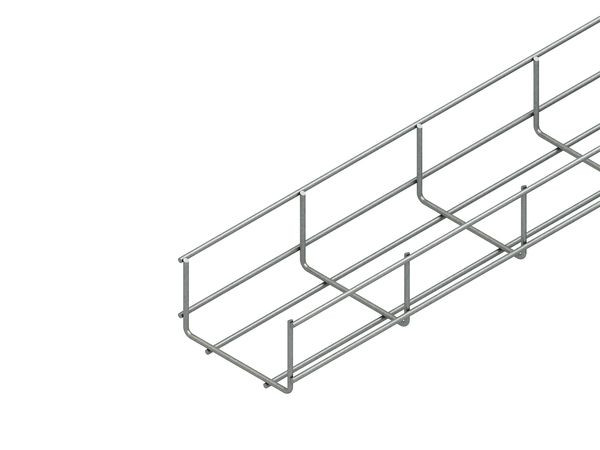

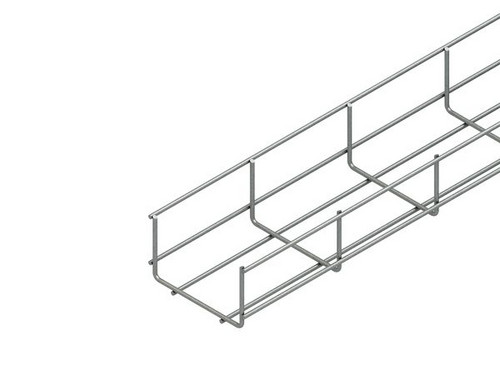

Abbildung ähnlich
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 6 M | Menge übernehmen |
| 720 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt. Stoßstellenverbinder bitte gesondert bestellen. Abmessungen (ca. Maße) Nennmaße Höhe H (außen) x Breite B (außen) : 60 x 100 mm Längsdraht-Ø : 3,5 mm Bodenlängsdrahtabstand : 50 mm Seitenlängsdrahtabstand : 41 mm Querdraht-Ø : 3,5 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 4558 mm² geeignete Verbinder : 2 x GRVS 4 E3 je Lieferlänge Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Merkmale
| Länge | 3000 mm |
| Breite | 100 mm |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 720 |
| Gewicht | 0,61 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 73089059 |
| Ausführung | ohne Verbinder |
| Höhe | 60 mm |
| Oberfläche | sonstige |
| Werkstoff | rostfreier Stahl |
| Integrierte Trennwand | ohne |
| Nutzbarer Querschnitt | 4558 mm² |
| Profilform | U-Form |
| Gewicht | 0.6087 kg/m |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Kurzbeschreibung | Gitterrinne, U-förmig, 60x100x3000 mm, Draht-Ø 3,5 mm, Edelstahl, Werkstoff-Nr.: 1.4301, AISI 304 |
| Einsatztemperatur | -20 - 120 °C |
| Arbeitslänge | 3000 mm |
| Drahtdurchmesser Längsseite | 3.5 mm |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m | 240 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m | 120 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m | 80 N/m |
| Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m | 65 N/m |
| Drahtdurchmesser Querseite | 3.5 mm |
| Art des Verbinders | geschraubt |
| eClass 11.0 - Klasse | 27400504 |
| UNSPSC 14.0801 - Klasse | 39131704 |
Zubehörempfehlung für Sie:
01306190
NIEDAX GRDHL 30 E3 Deckelhaltelasche
GRDHL 30 E3
01327783
NIEDAX GRHKM 6X15 E3 GR-Verbinder Edelst.
GRHKM 6X15 E3
01319463
NIEDAX GRVS 4 E3 Verbinder
GRVS 4 E3
01319375
NIEDAX RW 50 E3 Trennsteg
RW 50 E3
01319465
NIEDAX GRVC 14 E3 Verbinder
GRVC 14 E3
01332179
NIEDAX GRGV 50 E3 Gelenkverbinder
GRGV 50 E3
01332324
NIEDAX GRD 100/7.5° E3 Deckel für Gitterrinne
GRD 100/7.5° E3
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
