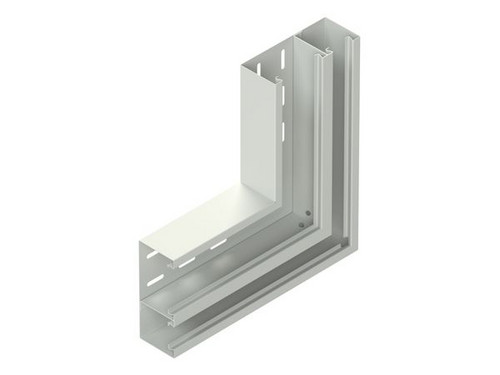

Abbildung ähnlich
NIEDAX

01347198 NIEDAX DKVO 170-78T70 C GK-Vertikaleck 90°,dopp

DKVO 170-78T70 C 4013339208418 DKVO170-78T70C
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
2 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Vertikaleck 90°, Abgang oben, doppelzügig asymmetrisch, ohne Bodenlaschen für die Aufnahme der Trennstege jedoch mit rückwärtiger Befestigungslochung in beiden Schenkel, mit zwei, mittels nachträglich montierbarem, selbstkontaktierenden Trennprofil aus Aluminium, getrennten unterschiedlich großen Leitungszügen, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Verwendung für : Gerätekanal DKU 170-78T70 C Abmessungen (ca. Maße) Höhe H x Tiefe T : 170 x 70 mm Deckelöffnung : 78 mm und 38 mm Schenkellänge innen : 200 mm Teilung der Leitungszüge : 105 mm und 65 mm Abgang des 105er Leitungszuges : nach oben zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 48 mm Farbton : [Kundenangabe erforderlich] RAL : [Kundenangabe erforderlich] Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Merkmale

Schutzart (IP) IP20
Breite 170 mm
Verpackungseinheit 1
Verpackungseinheit 2
Gewicht 1,95
Gewichtseinheit KG
Gewichtbezugsmenge 1
Farbe sonstige
Ausführung Unterteil
Halogenfrei ja
Tiefe 70 mm
Oberfläche bandverzinkt und beschichtet
Werkstoffgüte sonstige
Einsatztemperatur -5 - 60 °C
Werkstoff Stahl
Montageart der Oberteile innenliegend
Anzahl der Oberteile 2
Oberteilbreite 1 78 mm
Oberteilbreite 2 38 mm
Richtung steigend
Mit Schutzfolie ja
Winkel 90 °
Kurzbeschreibung GK-Vertikaleck 90°,doppelz. asym.,170x70 mm,De-Öffn.78/38 mm, Abg.oben, Stahl, bandverzinkt DIN EN 10346, pulverbeschichtet
