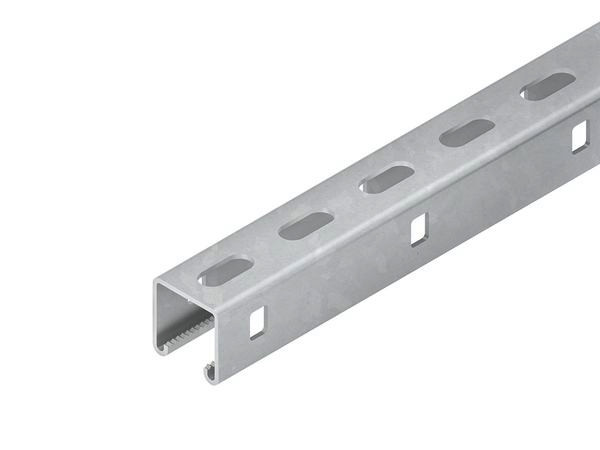

Abbildung ähnlich
auf Anfrage
je 100 M
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 3 M | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 3 M |
| Bestellschritt | 3 M |
Beschreibung
Ankerschiene Modell 2996Z-2.0, C-Profil mit Verzahnung, gelocht, mit zusätzlicher durchgehender Seitenlochung. Gleitmutter GMZ M... F sowie Gleitmutter mit Fixierhilfe GMZF M...-22 F und Schrauben oder Hammerkopfschraube HMZ M.../... F bitte separat bestellen. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 88/96 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 41 x 41 x 2 mm Schlitzweite : 22 mm Profilbodenlochung : 13 x 30 mm mittiger Abstand : 50 mm Profilseitenlochung : 11 x 15 mm mittiger Abstand : 100 mm Lieferlänge L : 3000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Merkmale
| Länge | 3000 mm |
| Breite | 41 mm |
| Verpackungseinheit | 3 |
| Gewicht | 1,97 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Einfachprofil |
| Höhe | 41 mm |
| Oberfläche | bandverzinkt |
| Gewicht | 1.97063 kg |
| Materialstärke | 2 mm |
| Mit Zahnung | ja |
| Werkstoffgüte | sonstige |
| Werkstoff | Stahl |
| Art der Lochung | 3 Seiten gelocht |
| Profilform | C-Profil |
| Schlitzbreite | 22 mm |
| Lochbreite | 13 mm |
| Widerstandsmoment Wy | 2.55 cm³ |
| Widerstandsmoment Wz | 3.65 cm³ |
| Flächenträgheitsmoment ly | 5.87 cm4 |
| Flächenträgheitsmoment lz | 7.49 cm4 |
| Kurzbeschreibung | Ankerschiene, C-Profil, SW 22 mm, 41x41x3000 mm, t=2 mm, gelocht, Stahl, bandverzinkt DIN EN 10346, verzahnt |
| eClass 11.0 - Klasse | 27400501 |
| UNSPSC 14.0801 - Klasse | 31162301 |
Zubehörempfehlung für Sie:
01233882
NIEDAX GMZ M6 F Gleitmutter
GMZ M6 F
01233883
NIEDAX GMZ M8 F Gleitmutter
GMZ M8 F
01233884
NIEDAX GMZ M10 F Gleitmutter
GMZ M10 F
01233885
NIEDAX GMZ M12 F Gleitmutter
GMZ M12 F
01233332
NIEDAX GMZF M6-22 F Gleitmutter verzahnt
GMZF M6-22 F
01233335
NIEDAX GMZF M12-22 F Gleitmutter verzahnt
GMZF M12-22 F
01233333
NIEDAX GMZF M8-22 F Gleitmutter verzahnt
GMZF M8-22 F
01233334
NIEDAX GMZF M10-22 F Gleitmutter verzahnt
GMZF M10-22 F
Angaben zur Marke
NIEDAX
Hersteller
Niedax GmbH & Co.KG Asbacher Straße 141 DE 53545 Linz am Rhein info@niedax.de
