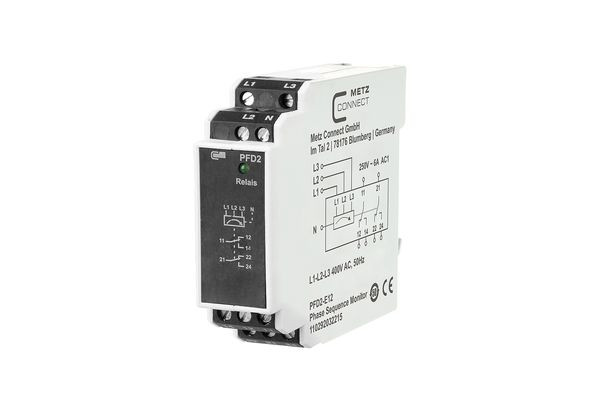

Artikelbild
Abbildung ähnlich
METZ CONNECT

22419714
METZ CONNECT PFD2-E12 Überwachungsrelais 400 V AC

110292032215 4250184118176 110292032215
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

2 ST Menge übernehmen
16 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.

Merkmale

Breite 22.5 mm
Verpackungseinheit 16
Verpackungseinheit 2
Gewicht 0,11
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 90303320
Höhe 75 mm
Tiefe 100 mm
Spannungsmessbereich 400 V
Funktion Phasenfolgeüberwachung ja
Funktion Phasenausfallerkennung ja
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Kontakte als Wechsler 2
Spannungsart der Versorgungsspannung AC
Spannungsart der Betriebsspannung AC
Kurzbeschreibung PFD2-E12
eClass 11.0 - Klasse 27371803
UNSPSC 14.0801 - Klasse 39122332
