04552676

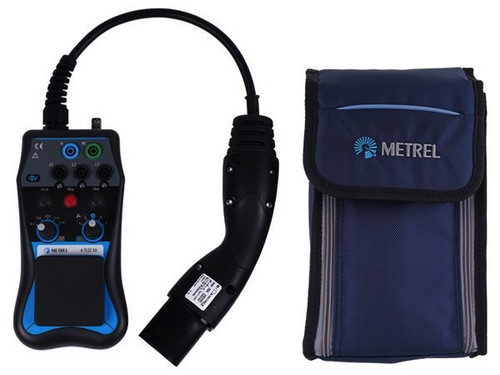

METREL A 1532 EVSE XA Prüf-Adapter E-Mobilität

EVSE E-Mobility Prüfadapter Fahrzeugsimulationsadapter gemäß IC 61851 zur Prüfung der Funktion und elektrischen Sicherheit von Ladestationen Das Prüfadapter-Set ermöglicht Prüfungen in Kombination mit geeigneten Messgeräten wie einem VDE 0100 Installationsprüfgerät indem es das Vorhandensein eines Elektrofahrzeuges simuliert. Erfüllt die Normen EN 61851-1, EN 61010-1, EN 61010-2-030 und EN 61010-031 Er kann für die Prüfung sowohl der elektrischen Sicherheit als auch der Funktion von EVSE genutzt werden und ist zum Testen von EV-Versorgungsgeräten Typ 3 mit einem Steckverbinder Typ 2 vorgesehen. Wichtige Merkmale Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät Spannungsanzeige am EVSE-Ausgang Wahlschalter für den Proximity Pilot-Widerstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms Wahlschalter für den Control Pilot-Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE) Typ-2-Steckverbinder für den EVSE-Anschluss 6 mA EV RCD-Unterstützung Unterstützung für Funktionstests* Unterstützung für EVSE AUTO SEQUENCE®* Erstellen von MESM-Berichten** Lasttests mit bis zu 13 A an Buchse - einphasig oder an Bananenbuchsen - dreiphasig Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen BNC-Ausgangsstecker für CP-Signalüberwachung *Funktionsprüfungen und Autosequence nur mit Metrel MI 3155, MI 3152 und MI 3152H **Die Berichte können ausschließlich über die Metrel MESM-PC-SW (Software) gedruckt werden
