Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.
Merkmale
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Gewicht | 1,03 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85361090 |
| Bemessungsstrom | 450 A |
| Betriebsklasse | gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz) |
| Ausführung Kennmelder | Kombikennmelder |
| Bemessungsspannung AC | 500 V |
| Bemessungsspannung DC | 250 V |
| Leistungsverlust bei Bemessungsstrom | 38 W |
| Sicherungs-Baugröße nach IEC 60269 | NH3 |

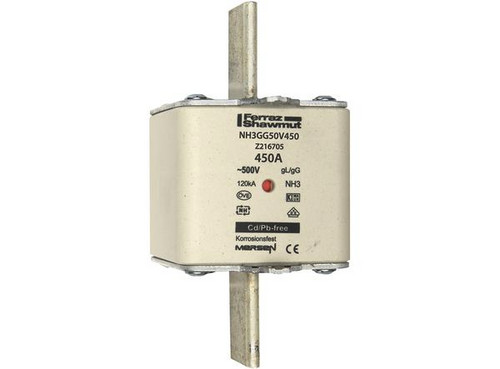

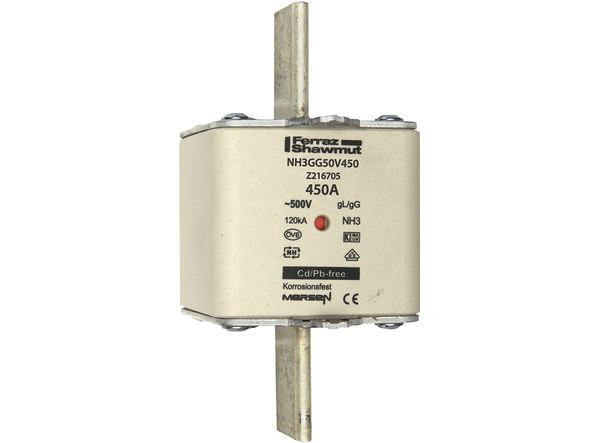

| Kurzbeschreibung | Sicherungseinsatz NH gG Gr.3 AC500V DC250V 450A mit spannungsführenden Grifflaschen sfü und Doppelkennmelder |
| Bemessungsabschaltvermögen AC | 120 kA |
| eClass 11.0 - Klasse | 27142005 |
| UNSPSC 14.0801 - Klasse | 39121600 |
| Bemessungsabschaltvermögen DC | 80 kA |
