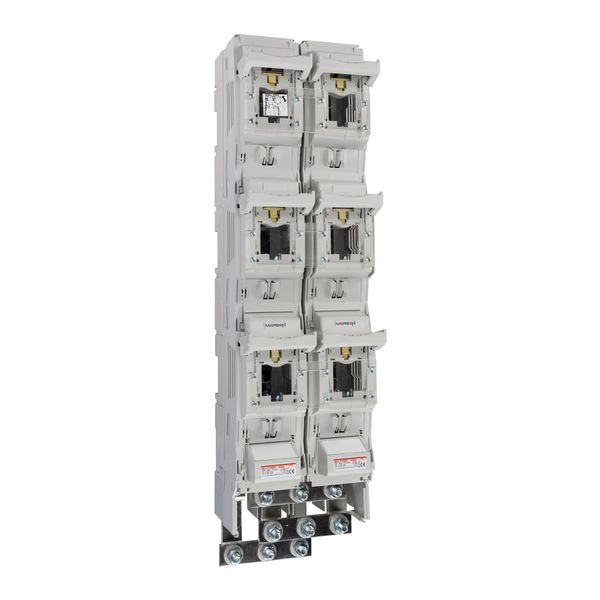

02450969 MERSEN 1.500.004 Sicherungslastschaltleiste Dop
1.500.004
9008567007501
T1023126
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
MULTIVERT NH-Sicherungs-Lastschaltleisten erfüllen sämtliche Funktionen eines NH-Sicherungs-Lasttrennschalters. Die Konstruktion ist für die Direktmontage auf Sammelschienen in dreipoliger Anordnung ausgelegt. MULTIVERT Doppelschaltleisten können auf 185mm Sammelschienen-Systemen direkt montiert werden und sind in den Bauweisen MULTIVERT 800A (2 x 400A) und MULTIVERT 1260A (2 x 630A) erhältlich. Sie sind für NH-Sicherungs-Einsätze nach IEC/EN 60269-2, VDE 0636-2, Größe 2: 400A und Größe 3: 630A entwickelt. Das System ist ein Modulsystem, in dem die verschiedenen Produkte optimal kombiniert werden können. MULTIVERT ermöglichen dem Anwender eine rasche und einfache Installationsmöglichkeit sowie hohe Sicherheit bei der Installation und Wartung. Montage auf 185mm Sammelschienen-System, symmetrische Schaltleiste - Kabelabgang oben/unten bei Einbau wählbar, Berührungsschutz IP 30 mit Zentralabdeckung, Leitungsanschlussvarianten: 4 fach Kabelanschluss mit Bolzen M12 - geeignet für 1600A bei Einsatz von besonderen Trennmessern Größe 3, 1000A, Artikel 33SZSM2.
Merkmale
Polzahl | 1 |
Verpackungseinheit | 1 |
Gewicht | 13,8 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Kabeleinführung | sonstige |
Bemessungsdauerstrom Iu | 1260 A |
Schutzart (IP), frontseitig | IP20 |
Geeignet für Sicherungseinsätze | NH3 |
Anschlussart Hauptstromkreis | Schienenanschluss |
Ausführung des Betätigungselements | Deckelgriff |
Geeignet für Sammelschienenaufbau | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Position des Betätigungselements | vorne |
Anhänge
Datei
(pdb_COMREACHdeclaration0027Multivertsize123verticalfuseswitchdisconnector.pdf, 82.77 KB)
Datei
(pdb_COMROHSdeclaration0027Multivertsize123verticalfuseswitchdisconnector.pdf, 99.9 KB)
Datei
(pdb_DSIECLowVoltageGPMultivertDoubleSize231260ANHVerticalFuseSwitchDisconnectorDE.pdf, 805.72 KB)
