33015149
MEGATRON MT75209 Zugentlastung/Steckklemme

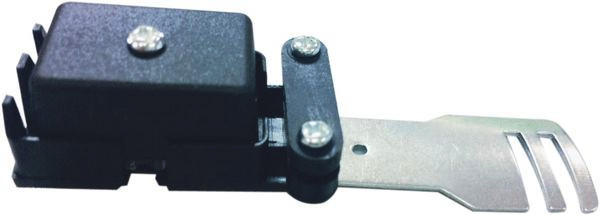

Empfohlenes Installationszubehör bei Verwendung von Hochvolt-Leuchtmitteln in DECOCLIC Einbauringen. Umfasst eine Trägerplatte aus Stahlblech, eine Kabelschelle und eine Anschlussbox mit Schraubklemme für Kabel. Material: Stahlblech verzinkt, Kunststoff schwarz Montage Die Zugentlastung MT75209 wird mit der Trägerplatte seitlich außen an einer Federklemme des DECOCLIC Einbaurings befestigt. 1. Die mittlere Zunge der Trägerplatte in die Spirale der Federklemme einschieben. 2. Die leichte Rundung der Trägerplatte muss von außen am Gehäuse anliegen. 3. Kabelschelle und Anschlussbox öffnen und die Anschlussleitungen installieren. 4. Anschlussbox und Kabelschelle wieder fest verschrauben. 5. Einbauring mit Leuchtmittel, Fassung und Zugentlastung in der Decke montieren. Dabei die Federklemme nicht aushebeln. Installationshinweis Bei der Installation von DECOCLIC Einbauringen mit GU10/PAR16 Hochvoltleuchtmitteln ist eine Zugentlastung vorzusehen. Sie verhindert, dass Zugkräfte auf die elektrischen Anschlussklemmen wirken, was zu Stromschlägen, Kurzschlüssen oder Kabelbränden führen könnte. Referenz: DIN VDE 0100-559 (Sicherheit der Beleuchtungsanlage) und DIN VDE 0100-520 (mechanischer Schutz von Leiterverbindungen).
