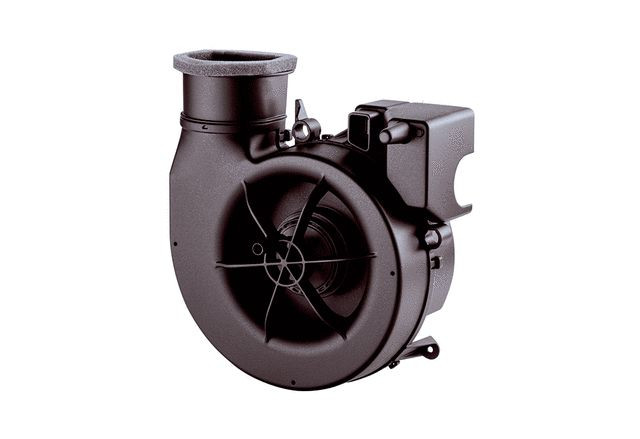

MAICO ER EC 2.1 Ventilatoreinsatz ER EC 2.1 fü

Besondere Eigenschaften: Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor. Geringste Leistungsaufnahme. Für Unterputz und Aufputz einsetzbar. Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung). Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. Schutzart IP X5, Einbau in Schutzzone 1 möglich. Der Ventilatoreinsatz ER EC 2.1 kann mit den Abdeckungen ER-A, ER-AK, ER-AH, ER-AB, ER-AK NFC, ER-AH NFC, ER-AB NFC kombiniert und an die Einsatzsituation angepasst werden. Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden. Merkmale: 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH, ER-UPD EC, ER-UPB EC und Aufputzgehäuse ER GH AP/ER GH APB. Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. Bei Verwendung der Abdeckungen (ER-AK NFC, ER-AH NFC, ER-AB NFC) auch weitere Volumenströme von 15-100 m3/h in 5 m3/h -Schritten einstellbar. Einschaltverzögerung 60 s. Nachlaufzeit 15 min. Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR. Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC 2.1-Ventilators. Robuster energiesparender EC-Motor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.Artikel: ER EC 2.1, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 40/60/100 m3/h einstellbar. Mit NFC Abdeckungen 15-100 m3/h einstellbar. Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min / kombiniert mit ER GH, ER GH AP/APB, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH, 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material Gehäuse: Polypropylen (PP), Farbe: schwarz, Gewicht: 0,58 kg, Gewicht mit Verpackung: 0,85 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich / hinten, Breite: 213 mm, Höhe: 233 mm, Tiefe: 115 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 152 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478, Nennweite: 75 mm / 80 mm
