66506414

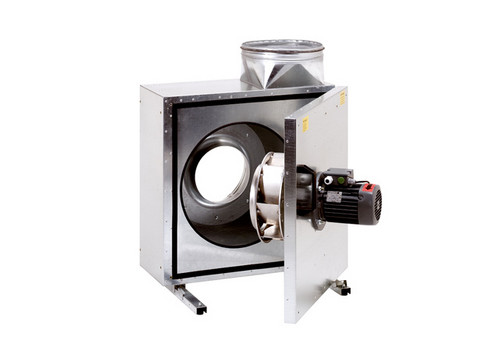

MAICO EKR 35-3 Schallgedämmte Abluftbox EKR 35

Merkmale  - Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.  - Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.  - Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.  - Unempfindlich gegen heiße Fördermedien bis 120 °C.  - Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.  - Mit Montageschiene und 4 Schwingungsdämpfern.  - Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.  - Motor außerhalb des Luftstroms platziert.  - Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.  - Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln. Motor  - Motor mittels Frequenzumformer regelbar.  - Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE.  - Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.  - Drehzahlsteuerbar durch Maico MFU. Montagehinweise  - Einbau mit Ausblasstutzen nach oben, rechts oder links.  - Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig. Elektrischer Anschluss  - Außenliegender Klemmenkasten mit Kabelverschraubung. Sicherheitshinweise  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.  - Dazu ein Schutzgitter anbringen. Artikel: EKR 35-3  - Fördervolumen: 6660 m3/h  - Drehzahl: 1278 1/min  - Laufradtyp: radial  - Drehzahlsteuerbar: ja  - Reversierbarkeit: nein  - Spannungsart: Drehstrom  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz  - Nennleistung: 1278 W  - IMax: 2,54 A  - Schutzart: IP X4  - Wärmeklasse: F  - Einbauort: Wand / Decke / Fußboden  - Einbaulage: senkrecht / waagerecht  - Material: Stahlblech, verzinkt  - Farbe: silber  - Gewicht: 74,9 kg  - Gewicht mit Verpackung: 87,9 kg  - Nennweite: 350 mm  - Breite: 916 mm  - Höhe: 669 mm  - Tiefe: 832 mm  - Breite mit Verpackung: 1010 mm  - Höhe mit Verpackung: 855 mm  - Tiefe mit Verpackung: 950 mm  - Fördermitteltemperatur bei IMax: 120 °C  - Umgebungstemperatur: 60 °C  - Gesamteffizienz e: 64 %  - Effizienzkategorie: statisch  - VSD erforderlich: ja  - Herstellungsjahr: siehe Typenschild  - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen  - PBEP / FördervolumenBEP / Pfs, BEP: 0,84 kW / 3636 m3/h / 699 Pa  - nBEP: 1605 1/min  - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung  - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung  - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -  - Schallleistungspegel LWA2: 80 dB(A)
