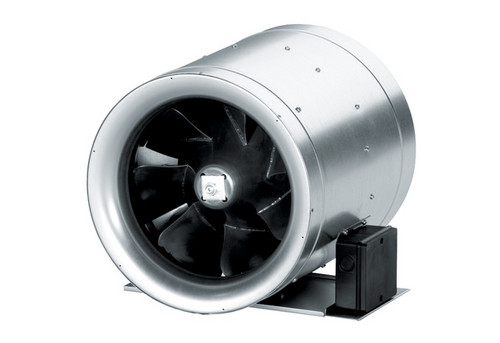

MAICO EDR 71-2 Diagonal-Ventilator EDR 71-2 fü

Merkmale: Für direkten Einbau in Rohrleitungen. Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. Ansaugdüse zum turbulenzarmen Luftansaugen. Diagonal-Laufrad mit nachgeschaltetem Stator. Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. Mit Diffusor zur Erhöhung des statischen Drucks. Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. Meridianer Strömungsverlauf verhindert Turbulenzen. Betrieb mit Frequenzumrichter MFU. Schutzart IP X4. Isolationsklasse F. Drehstrommotor: Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. Elektrischer Anschluss über Anschlusskabel. Elektrischer Anschluss: Netzfrequenz 50 Hz.Artikel: EDR 71-2, Fördervolumen: 22575 m3/h, Drehzahl: 1620 1/min, Laufradtyp: diagonal, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 5015 W, IMax: 9,57 A, Schutzart: IP X4, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Rohr, Einbaulage: senkrecht / waagerecht, Material: Aluminium, Material Gehäuse: Stahlblech, verzinkt, Farbe: silber, Gewicht: 63 kg, Gewicht mit Verpackung: 67,2 kg, Nennweite: 710 mm, Breite: 714 mm, Höhe: 723 mm, Tiefe: 731 mm, Breite mit Verpackung: 724 mm, Höhe mit Verpackung: 742 mm, Tiefe mit Verpackung: 770 mm, Fördermitteltemperatur: 60 °C, Umgebungstemperatur: -20 °C bis 60 °C, Gesamteffizienz e: 66,3 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 69,3, VSD erforderlich: ja, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 5,25 kW / 14617 m3/h / 824 Pa, nBEP: 1597 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, IBEP: 9,57 A, SchallleistungspegelLWA5: 77 dB(A)
