Abbildung ähnlich

01600681

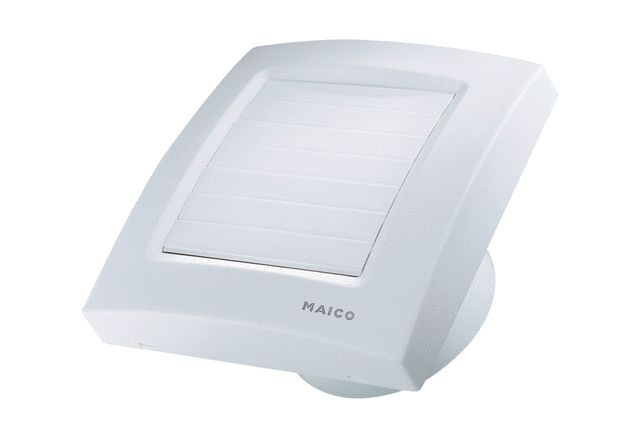

MAICO ECA 120 K KLEINRAUMVENTILATOR

Lieferanten-Type: ECA 120 K EAN: 4012799840091 Lieferanten-Artikel-Nr.: 0084.0009

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Produktalternative:

PROTEC.class PLKJ100 Lüfter 100 mit Jalousie Lieferanten-Type: PLKJ100

auf Anfrage

keine Verfügbarkeitsinformationen

je 1 ST

Beschreibung

Typenreihe ECA 120K mit elektrischem Innenverschluss
für Einbau in Lüftungsschächte, in KA- oder HT-Rohre und flexible Schläuche 120 mm und DN 125 geeignet. Kunststoff-Ausführung, verkehrsweiß nach RAL 9016. Ventilatoren in Schutzklasse II. VDE-GS-geprüft, 50 Hz. Standardausführung - Mit elektrisch betätigtem Innenverschluss. - Drehzahlsteuerbar. Ausnahme: ECA 150/4 K. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016. Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet. Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern. Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise. Artikel: ECA 120 K - Ausführung: Standardausführung - Fördervolumen: 180 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 34 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,08 kg - Klappenart: elektrisch - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 36 dB(A) / Abstand 3 m, Freifeldbedingungen

Merkmale

Schutzart (IP)	IP34
Werkstoff des Gehäuses	Kunststoff
Verpackungseinheit	1
Gewicht	1,08
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	84145100
Montageart	Aufputz
Zusammenstellung	Standard
Farbe	weiß
Bemessungsspannung	230 V
Volumenstrom	180 m³/h
Netzfrequenz	50 Hz
Ausführung	axial
Richtung	Entlüftung
Kurzbeschreibung	Kleinraumventilator ECA 120 K Innenverschluss, Standard, DN120
eClass 11.0 - Klasse	22410905
UNSPSC 14.0801 - Klasse	40101604

Anhänge

Datei

pdb_mcdb00840009.PDF (290.49 KB)

Datei

pdb_mcma0002292.PDF (7.42 MB)

Datei

pdb_mcsb00840009.PDF (47.23 KB)

Datei

pdb_mcma0022811.PDF (354.49 KB)
