01608705

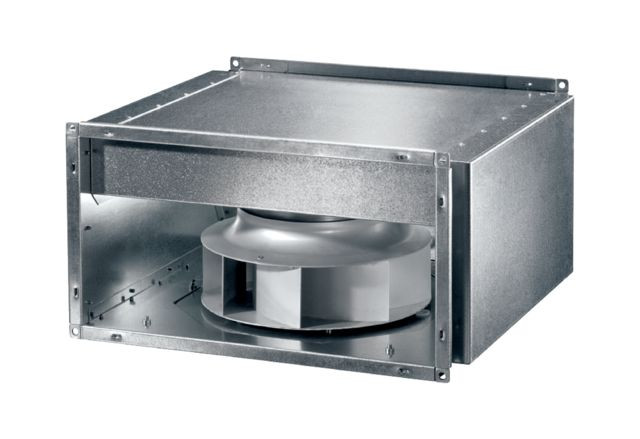

MAICO DSK 56 EC Kanalventilator

Merkmale  - Einbau in rechteckige Lüftungskanäle.  - Verzinktes Gehäuse.  - Mit schalldämmender Auskleidung für erhöhte Ansprüche an besonders niedrige Geräuschpegel.  - Geringe Energieaufnahme dank EC-Technologie.  - Geringer Platzbedarf durch kompakte Abmessungen.  - Flanschprofile an der Saug- und Druckseite.  - Radiallaufräder mit rückwärtsgekrümmten Schaufeln aus seewasserbeständigem Aluminium (DN 22-35) oder UV-stabilisiertem und Glasfaser verstärkten, Polypropylen (PP) (DN 50-DN 56).  - Laufrad sitzt auf der Motorwelle und wird direkt angetrieben.  - Statisch und dynamisch gewuchtet gemäß DIN ISO 21940-11, Wuchtgüte G6,3.  - Hohe Schutzart IP 54.  - Zur Vermeidung von Schwingungsübertragungen auf das Kanalsystem sollen elastische Verbindungsstutzen ELP verwendet werden. Förderrichtung  - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.  - Drehrichtung ist von der Ansaugseite gesehen rechtsdrehend. Motor  - Motor für den Dauerbetrieb ausgelegt.  - Robuster EC-Motor mit Kugellager, wartungsfrei.  - Drehzahlsteuerbar.  - Drehzahl kann im Steuerbetrieb über ein 0 - 10 V Signal oder ein Potentiometer stufenlos vorgegeben werden.  - Thermischer Motorschutz serienmäßig.  - Integrierter Motorschutz über Alarmrelais geführt.  - Statusanzeige über LED (geltend nur für die 3 Varianten).  - ModBus RTU Schnittstelle.  - Integrierte 24 V Spannungsquelle für optionales Zubehör. Montagehinweise  - Einbau in horizontaler und vertikaler Lage möglich. Elektrischer Anschluss  - Erfolgt je nach Ausführung am Klemmenkasten oder am ausgeführten Kabel.  - Netzfrequenz 50 / 60 Hz. Artikel: DSK 56 EC  - Ausführung: schallgedämmt  - Fördervolumen: 11990 m3/h  - FördervolumenNenn: 6660 m3/h / im opt. Wirkungsgrad  - Druck pfs, Nenn: 695 Pa - im opt. Wirkungsgrad  - Drehzahl nNenn: 1440 1/min - im opt. Wirkungsgrad  - Drehzahl: 1400 1/min  - Drehzahlsteuerbar: ja  - Bemessungsspannung: 400 V  - Netzfrequenz: 50 Hz / 60 Hz  - Nennleistung: 2470 W  - INenn: 3,85 A  - Schutzart: IP 54  - Wärmeklasse: F  - Einbauort: Kanal  - Einbaulage: beliebig  - Material Gehäuse: Stahlblech, verzinkt  - Gewicht: 98 kg  - Gewicht mit Verpackung: 98,55 kg  - Ventilator ausschwenkbar: ja  - Kanalmaß: 1000 mm x 500 mm  - Breite: 1080 mm  - Höhe: 540 mm  - Tiefe: 982 mm  - Breite mit Verpackung: 1082 mm  - Höhe mit Verpackung: 642 mm  - Tiefe mit Verpackung: 987 mm  - Fördermitteltemperatur: -25 °C bis 50 °C
