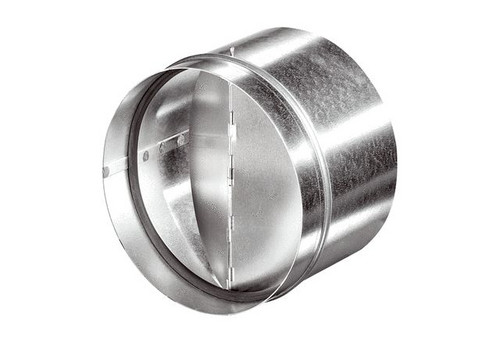

Abbildung ähnlich
01600207 MAICO AVM 10 AUTOM.ROHR-RÜCKSCHLAGKLAPPE
AVM 10
4012799930020
0093.0002
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Horizontaler und vertikaler Einbau möglich. Strömungsrichtung bei vertikalem Einbau von unten nach oben. Mit 2 gegenläufigen Klappenhälften aus Aluminium. Mit umlaufender Dichtung. Rückschlagklappen im Luftstrom öffnend und über Federkraft schließend.Artikel: AVM 10, Luftrichtung: Be- oder Entlüftung, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, verzinkt, Gewicht: 0,19 kg, Gewicht mit Verpackung: 0,3 kg, Klappenart: selbstt. öffnend/schließend, Nennweite: 100 mm, Breite: 98 mm, Höhe: 98 mm, Tiefe: 88 mm, Breite mit Verpackung: 106 mm, Höhe mit Verpackung: 106 mm, Tiefe mit Verpackung: 97 mm
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 0,19 |
| Statistische Warennummer | 73089059 |
| Werkstoff | rostfreier Stahl |
| Kurzbeschreibung | Automatische Rückschlagklappe AVM 10 Einbau in Rohre, DN100 |
| Ausführung | geteiltes Klappenblatt |
| Außendurchmesser | 98 mm |
| Anschluss | sonstige |
| Arbeitslänge | 88 mm |
| Nenndurchmesser Kanal | 100 mm |
| Mit vormontierter Dichtung | ja |
| Drosselklappe mit Gummi | ja |
| Montage auch in horizontalen Kanälen | ja |
Anhänge
Datei
(pdb_mcdb00930002.PDF, 484.68 KB)
