Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

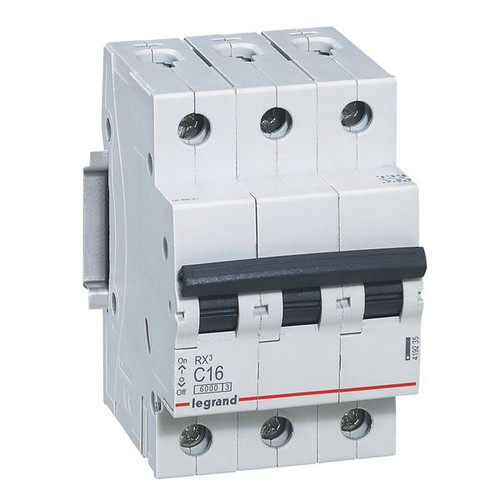

Legrand Leitungsschutzschalter RX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 3-polig, C-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, Kennzeichnung Schaltstellungsanzeige On/Off, mit Beschriftungsfeld, Anbau von Hilfsgeräten nicht möglich. Leitungsschutzschalter mit C-Charakteristik sind für den Leitungsschutz bei Geräten mit hohen Einschaltströmen (z.B. Motoren und Transformatoren) vorgesehen.
Merkmale
| Verpackungseinheit | 4 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 24 |
| Verpackungseinheit | 1152 |
| Gewicht | 0,38 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | C |
| Energiebegrenzungsklasse | 3 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Frequenz | 50 - 60 Hz |
| Verschmutzungsgrad | 2 |
| Unterputzmontage | ja |
| Kurzbeschreibung | MCB RX³ 6000 - 3P - 400V~ - 16 A - C curve - prong/fork type supply busbars |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
