Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 200 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

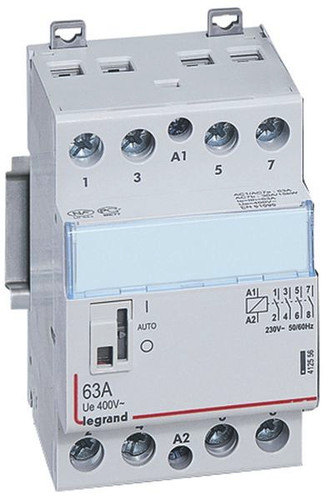

Legrand Installationsschütz CX3, Spulenspannung AC 230 V, 4-polig, Ausführung: 4 Schließer, Bemessungsbetriebsstrom Ie 63 A/ 400 VAC, mit Handschalter. Nach EN 61095, Gebrauchskategorie AC-1/AC-7a und AC-3/AC-7b, Installationsschütze zum Schalten von Lasten wie z.B. Lampengruppen, Motoren und Heizungen, mit Beschriftungsfenster, mit Schaltzustandsanzeige, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigung, Anbau von Hilfsschaltern möglich.
Merkmale
| Schutzart (IP) | IP2X |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 200 |
| Verpackungseinheit | 20 |
| Gewicht | 0,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Einbautiefe | 44 mm |
| Bemessungsbetriebsspannung | 400 V |
| Max. Glühlampenlast | 8000 W |
| Max. Leuchtstofflampenlast | 4700 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 5000 VA |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 1700 VA |
| Schieber für Handschaltung | ja |
| Spannungsart der Betätigungsspannung | AC |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsbetriebsstrom | 63 A |
| Anzahl der Kontakte als Schließer | 4 |
| Bemessungsbetätigungsspannung | 195 - 253 V |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Kurzbeschreibung | CX3 Schütz 230V 63A, 4 Schliesser, mit Handschalter |
| eClass 11.0 - Klasse | 27142308 |
| UNSPSC 14.0801 - Klasse | 39122200 |
