Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

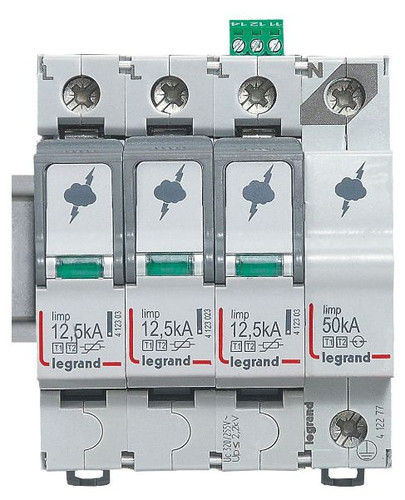

Legrand Kombiableiter Typ 1+2/Class I+II nach IEC/EN 61643-11, 3+1 Schaltung, für TT und TN-S Systeme, Nennspannung 230/400 VAC, Blitzstoßstrom Iimp(10/350) 12,5 kA/Pol. Höchste Dauerspannung (Uc) 320 VAC. Zum Schutz vor Überspannungen nachgeordneter Verbraucher durch direkte/ indirekte Blitzeinschläge oder Schalthandlungen. Mit Plug-in Schutzmodul und Statusanzeige: Grün(SPD betriebsbereit) Orange (Plug-in Schutzmodul austauschen), mit Fernmeldekontakt zur Signalisierung des Schutzstatus.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 15 |
| Gewicht | 0,58 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Baugröße | 4 TE |
| Höchste Dauerspannung AC | 320 V |
| Nennableitstoßstrom (8/20) | 25 kA |
| Nennspannung AC | 400 V |
| Prüfklasse Typ 2 | ja |
| Schutzpegel L-N | 2.2 kV |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel N-PE | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Kurzbeschreibung | Kombiableiter Typ 1+2, 3+1 Schaltung, FM, 230/400 VAC, Iimp 12,5 kA, (Uc)320 VAC |
| eClass 11.0 - Klasse | 27130805 |
| UNSPSC 14.0801 - Klasse | 39121613 |
