Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 216 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

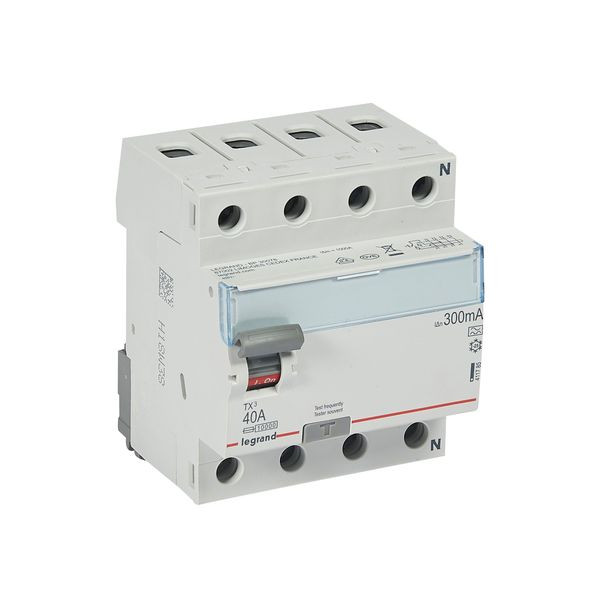

Legrand Fehlerstromschutzschalter TX3, Typ A, für Wechsel- und pulsierende Gleichfehlerströme nach VDE 0664-10, EN 61008-1, unverzögert, 4-polig, Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 300 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Stoßstromfest bis 250 A, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 216 |
| Verpackungseinheit | 12 |
| Gewicht | 0,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Montageart | DIN-Schiene |
| Einbautiefe | 44 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | A |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 0.25 kA |
| Breite in Teilungseinheiten | 4 |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.3 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verschmutzungsgrad | 2 |
| Kurzbeschreibung | RCCB TX³ - 4P - 400 V~ - 300 mA - 40 A - A type |
| RAL-Nummer (ähnlich) | 7035 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
