Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 720 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

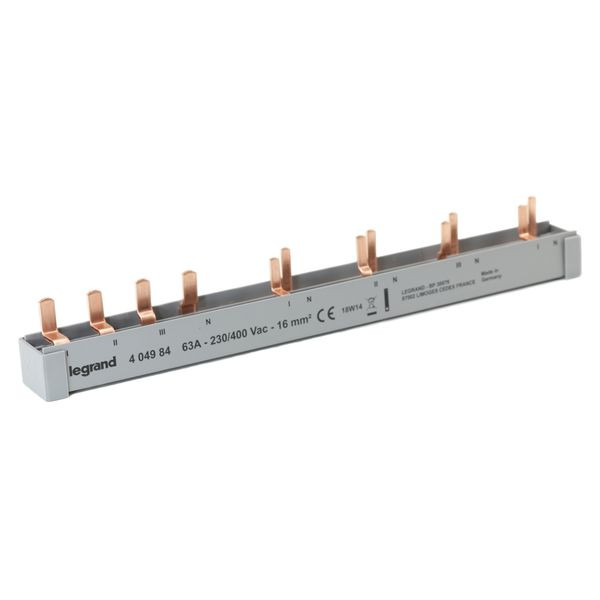

12 TE, für 1 FI-Schutzschalter 4-polig und 4 AFDD mit LS, Stiftkammausführung
Legrand Stiftkammschienen - Kombination, 4-polig, 12 TE, Querschnitt: 16 mm², 3-phasig+N, für 1 FI-Schutzschalter 4-polig und 4 Brandschutzschalter DX3 Stop Arc (AFDD mit LS-Schalter), Anzahl der angeschlossenen Geräte max.: 5
Merkmale
| Verpackungseinheit | 720 |
| Länge | 224 mm |
| Polzahl | 12 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 10 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 16 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 0.63 kA |
| Ausführung des elektrischen Anschlusses | Stift |
| Geeignet für Geräte mit N-Leiter | ja |
| Geeignet für Anzahl Geräte | 5 |
| Teilungsmaß | 36.25 mm |
| Farbe | grau |
| Breite in Teilungseinheiten | 12 |
| Max. Bemessungsbetriebsspannung Ue | 400 V |
| Kurzbeschreibung | Stiftkammschienen-Kombi.,4-polig, 12TE, 16mm², 3P+N,für 1 FI 4p und 4AFDD mit LS |
| Bemessungsstoßspannung | 2 kV |
| Bemessungskurzzeitstromfestigkeit Icw | 1.92 kA |
| Zuschneidbar | ja |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
