Beschreibung

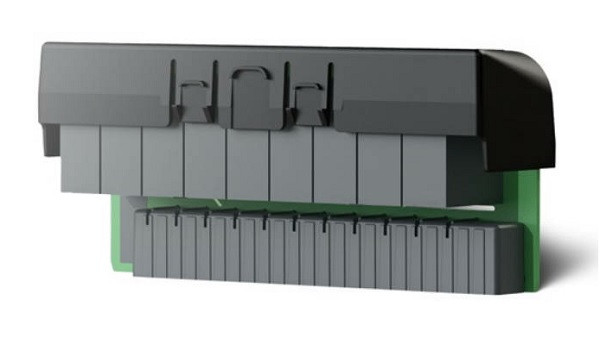

KOSTAL DC-Überspannungsschutzmodul (Typ 2) für PLENTICORE G3
Testklasse II (nach IEC61643-31)
Optional nachrüstbar für die DC-Seite aller Wechselrichter PLENTICORE der Generation 3
Überspannungsschutz für bis zu 3 MPP-Tracker
Steckbares Modul, kein zusätzlicher Verkabelungsaufwand notwendig
Auslöse- und Ausfallerkennung durch Ereignismeldung am Wechselrichter und über das KOSTAL Solar Portal
Merkmale
| Schutzart (IP) | sonstige |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,34 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Kurzbeschreibung | DC-Überspannungsschutzmodul G3 |
| Montageart | auf Basiselement |
| Schutzpegel | 2.8 kV |
| Nennspannung DC | 1000 V |
| Signalisierung am Gerät | optisch |
| Max. PV-Spannung | 1000 V |
| Netzform DC | ja |
| Baugröße | sonstige |
| Höchste Dauerspannung DC | 1000 V |
| Mit Fernmeldekontakt | ja |
| Anzahl der Leiter (ohne Erde) | 6 |
| Nennableitstoßstrom (8/20) | 5 kA |
| Prüfklasse Typ 2 | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 6 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 6 mm² |
| Max. Ableitstoßstrom (8/20) | 5 kA |
| Kurzschlussfestigkeit (Isccr) | 42 kA |
| Integrierter Kurzschlussschutz | ja |
| Integrierter Kurzschlussschutz selektiv zur Sicherung gG | 42 A |
| Leckstromfrei | ja |
| eClass 11.0 - Klasse | 22570292 |
| UNSPSC 14.0801 - Klasse | 26131507 |
