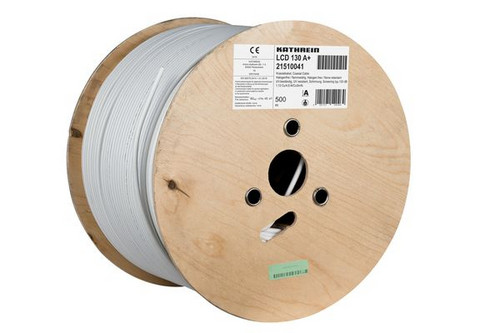

Artikelbild
Abbildung ähnlich
KATHREIN

70607901
KATHREIN LCD 130A+ Koaxkabel 130dB B2Ca TR500m

LCD 130APLUS 500M 4021121540264 21510041
auf Anfrage
je 100 M
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 500 M
Bestellschritt 500 M

Beschreibung

Koaxialkabel, BauPVO EN 50575-B2ca s1a d0 a1, 500 m Einwegtrommel, 6,9 mm, PVC weiss, Schirmungsmass typ. 130 dB, Schirmungsklasse A Plus Plus, Metermarkierung, Aufbau typ. 1,13 Cu 4,8 Al CuSn Al, Folie verklebt, KDG Vodafone-Freigabe, Einsatz bei Fluchtwegen, Krankenhaeusern, Kindergaerten, etc.

Merkmale

Vertriebsbindung Ja
Verpackungseinheit 1
Gewicht 0,07
Gewichtseinheit KG
Gewichtbezugsmenge 1
Dielektrikum PE/Luft
Mantel-Farbe weiß
Mantelmaterial sonstige
Außenleiter-Form sonstige
Innenleiter-Material Kupfer
Wellenwiderstand 75 Ohm
Innenleiter-Durchmesser 1.13 mm
Außenleiter-Durchmesser 6.9 mm
Außenleiter-Material Kupfer
Zul. Kabelaußentemperatur bei Montage/Handling -5 - 40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -25 - 70 °C
Außendurchmesser ca. 6.9 mm
Innenleiter-Klasse Kl.1 = eindrähtig
Gewicht 51 kg/km
Innenleiter-Oberfläche blank
Außenleiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 B1ca
Rauchentwicklungsklasse nach EN 13501-6 s1
Abtropfverhaltensklasse nach EN 13501-6 d0
Säureentwicklungsklasse nach EN 13501-6 a1
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung 150 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung 180 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 180 mm
Anzahl der Schirmlagen 3
Spezifizierung Mantelmaterial Polyethylen (PE)
Bewehrung/Armierung ohne
Material Bewehrung sonstige
Max. Zugfestigkeit während der Verlegung 0.12 kN
Zulässige Art der Installation im Erdreich sonstige
Flammwidrig nach IEC 60332-3-23 (Cat B) ja
Funktionserhalt nach IEC 60331-23 ja
Anzahl der Mantelschichten 1
Kurzbeschreibung Koaxkabel, B2ca s1a d0 a1, 500 m Einwegtrommel, 6,9 mm, PVC weiss
eClass 11.0 - Klasse 27061802
UNSPSC 14.0801 - Klasse 26121606

Anhänge

icon
Datei
pdb_LCD130A_CEEtikett.pdf (255.78 KB)
icon
Datei
pdb_LeistungserklaerungLCD130A.pdf (459.33 KB)
icon
Datei
pdb_S21510041_TDatenblattM_C21542.pdf (98.44 KB)
icon
Datei
pdb_2025RoHSKonformitaetserklaerung.pdf (601.41 KB)
