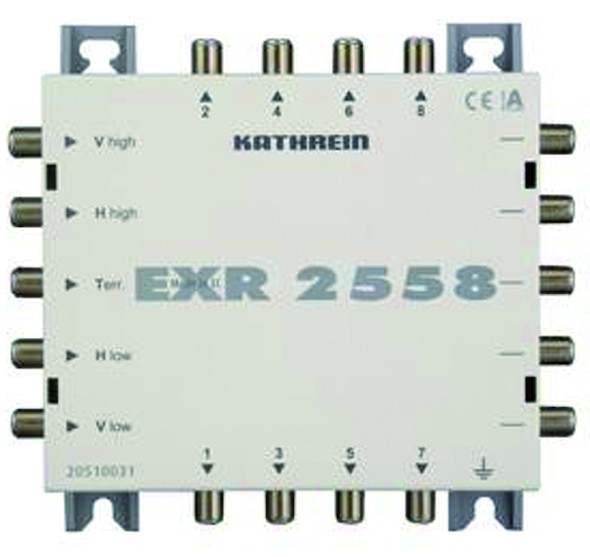

Artikelbild
Abbildung ähnlich
KATHREIN

70606152
KATHREIN EXR 2558 Multischalter Kask. 5auf8

EXR 2558 4021121522796 20510096
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Multischalter, Durchgang, zur Anlagenerweiterung um jeweils acht Anschlüsse, es können bis zu acht EXR 2554/2558 kaskadiert werden

Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver, je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen), Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver, Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz, integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich, Preemphase zum Entzerren der Kabeldämpfung integriert, Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich, Terrestrischer Bereich: 5-862 MHz passiv, hohe Entkopplung zwischen den Ausgängen, Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich). Multischalter 5 auf 8, Durchgang-1 x 5-862 MHz u. 4 x 950-2150 MHz-kaskadierbar-F-Anschluesse-Kathrein Power Saving

Merkmale

Verpackungseinheit 1
Gewicht 0,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85291080
Anzahl der Eingänge 5
Teilnehmeranschlüsse 8
Anzahl der Stamm-Ausgänge 5
Kaskadierbar ja
Terrestrischer Eingang aktiv
LNB-Speisung 14 V / 18 V
Kurzbeschreibung Sat-Matrix 5 auf 8, Durchgang-1 x 5-862 MHz u 4 x 950-2150 MHz-kaskadierbar
eClass 11.0 - Klasse 19070405
UNSPSC 14.0801 - Klasse 43221727

Anhänge

icon
Datei
pdb_EXR2508_2554_2558Bedienungsanleitung_DE_GB_03.2020.pdf (1.64 MB)
icon
Datei
pdb_S20510096_TDatenblattM_C21542.pdf (156.77 KB)
icon
Datei
pdb_2025RoHSKonformitaetserklaerung.pdf (601.41 KB)
