Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

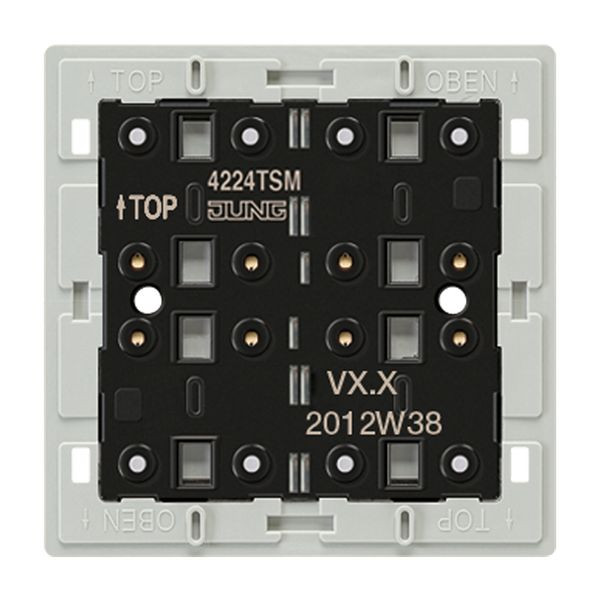

F 40 Tastsensor-Module Mehrdrahtsystem zum Anschluss an die Relaisstation Art.-Nr.: RS 8 REGHE, die Dimmstation Art.-Nr.: UDS 4 REGHE oder andere Steuersysteme (z.B. SPS-Steuerung, Eltako-Systeme etc.) mit Steuerspannung von max. 24 V AC/DC (SELV), 20 mA.
Der Anschluss erfolgt durch einen Klemmblock auf der Rückseite.
Zwei rote LEDs pro Taste signalisieren den jeweiligen Schaltzustand.
Merkmale
| Schlagfestigkeit | IK00 |
| Anschlussart | Schraubklemme |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 1200 |
| Verpackungseinheit | 10 |
| Gewicht | 0,07 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365011 |
| Nennspannung | 24 V |
| Zusammenstellung | Basiselement |
| Ausführung | sonstige |
| Halogenfrei | ja |
| Werkstoff | sonstige |
| Befestigungsart | Schraubbefestigung |
| Anzahl der Betätigungswippen | 2 |
| Montageart | Unterputz |
| Bedienungsart | Tast-/Tipptaster |
| Mit Signallampe | ja |
| Bemessungsstrom | 0.02 A |
| Anzahl der Module (bei Modulbauweise) | 1 |
| Oberfläche | unbehandelt |
| Werkstoffgüte | sonstige |
| Geeignet für Schutzart (IP) | IP20 |
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Ausführung kontaktlos | ja |
| Wirkprinzip | elektronisch |
| Kurzbeschreibung | Tastsensor-Modul 24 V AC/DC, 20 mA, 2fach, F40, Mehrdraht |
| Anzahl der Kontakte als Schließer | 4 |
| Aufdruck | ohne |
| Rückmeldekontakt | ja |
| eClass 11.0 - Klasse | 27144044 |
| UNSPSC 14.0801 - Klasse | 39122200 |
