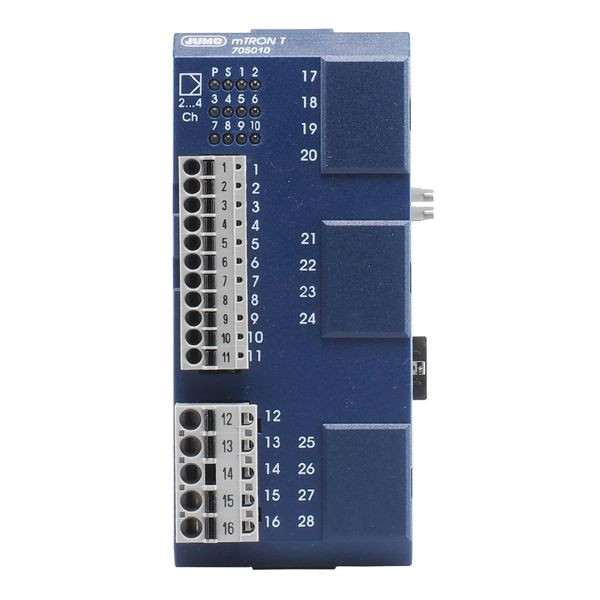

JUMO 577976 Mehrkanal-Reglermodul für Hutschi

Das Mehrkanal-Reglermodul (Komponente des Gesamtsystems mTRON T) unterstützt bis zu vier PID-Reglerkanäle (kaskadierbar) mit je zwei Parametersätzen und vier Sollwerten. Selbstoptimierung durch Schwingungs- oder Sprungantwortmethode. Es stehen bei dieser Ausführung zwei Universaleingänge, zwei Digitalein- und Digitalausgänge, ein Analogausgang sowie zwei Relaisausgänge mit Schließerkontakt (AC 230 V / 3 A) zur Verfügung. Die digitalisierten Eingangswerte/-zustände stehen im System zur Weiterverarbeitung bereit. Die digitalen und analogen Ausgänge können vom System (über die Verbindungsliste bzw. direkt von der SPS) oder direkt vom Modul angesteuert werden. Das Modul arbeitet autark, auch bei Ausfall der Zentraleinheit bzw. des übergeordneten Systems. Dieses Verhalten ist konfigurierbar. Das Anliegen der Spannungsversorgung, der Betriebszustand des Moduls sowie die Zustände der Digitalein- und Digitalausgänge werden durch Leuchtdioden angezeigt. Zur Nachrüstung bzw. im Servicefall wird der Moduleinschub einfach nach vorn aus dem Gehäuse gezogen. Das Gehäuse einschließlich Busplatine bleibt dabei auf der Hutschiene montiert. Der Anschluss der Ein- und Ausgänge erfolgt frontseitig über abnehmbare Klemmleisten mit Push-In-Technologie. Die Spannungsversorgung beträgt DC 24 V +25/-20 %.
