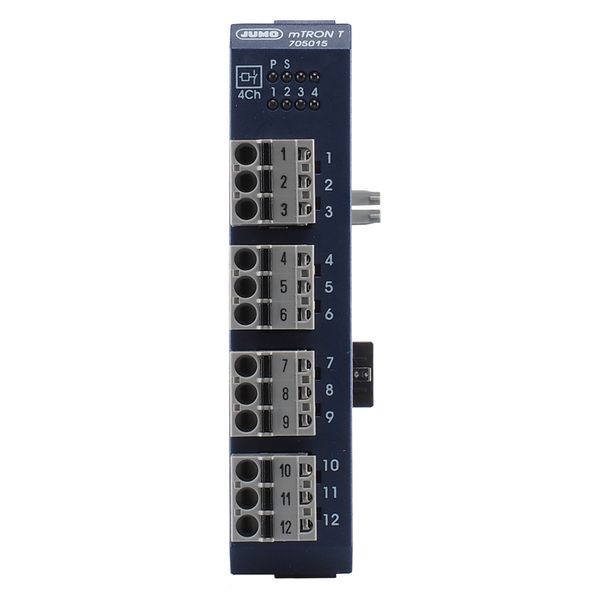

JUMO 566249 Relaismodul 4-Kanal

Das Relaismodul (4 Kanal für Hutschienenmontage, Komponente des Gesamtsystems mTRON T) stellt vier Relaisausgänge zur Verfügung, die über den Systembus durch Digitalsignale angesteuert werden (Zuordnung in der Verbindungsliste bzw. direkt von der SPS). Die Relaisausgänge sind mit jeweils einem Wechslerkontakt AC 230 V / 3 A ausgestattet. Das Anliegen der Spannungsversorgung, der Betriebszustand des Moduls, sowie die Zustände der Relaisausgänge werden durch Leuchtdioden angezeigt. Der Moduleinschub lässt sich im Servicefall einfach nach vorne aus dem Gehäuse ziehen. Das Gehäuse einschließlich Busplatine bleibt dabei auf der Hutschiene montiert. Die Spannungsversorgung beträgt DC 24 V +25/-20 %.
