02450181 JANITZA 5231003 UMG 801 Basisgerät 8TE
5231003
4251861103201
5231003
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

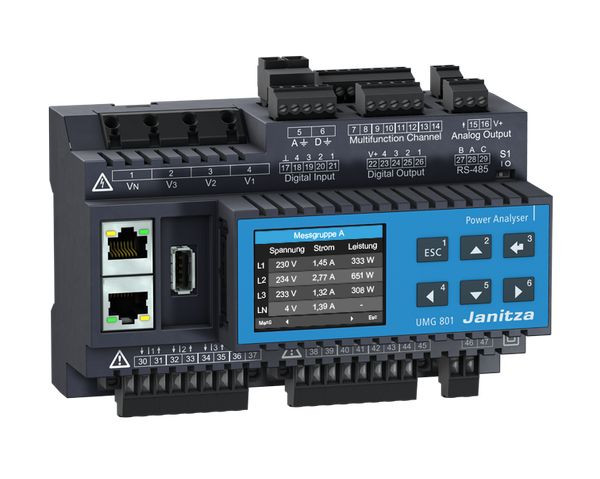

Modular erweiterbares Energiemessgerät UMG 801
zum Aufbau eines Energiemonitoring-Systems mit OPC UA Schnittstelle
Hutschieneneinbaugerät, 145 x 90 x 76 mm (BxHxT)
Versorgungsspannung: Externe Versorgungsspannung 24 V DC
Messung in TN-, IT und TT-Netzen
Messung von Oberschwingungen bis zur 127.
Messdatenspeicher (4 GB)
3 Spannungsmesseingänge
Messkategorie: 1000 V CAT III
Messung in 3-Phasen 4-Leitersystemen bis 480 V/830 V (+-10%) nach IEC
Messung in 3-Phasen 3-Leitersystemen bis 690 V (+-10%)
8 Strommesseingänge, aufgeteilt in 2 Viererblöcke
Messkategorie: 300V CAT II
Nennstrom 5A / 1A einstellbar
Strommessbereich: 5 mA... 6 A
Auflösung: 0,1mA
4 Multifunktionseingänge
Wahlweise konfigurierbar als Differenzstromeingänge, Temperatureingänge oder Strommesseingänge
Peripherie
4x Digitale Eingänge
4x Digitale Ausgänge
1x Analog Ausgang
2x Ethernet RJ45
Zubehör (inklusiv):
33.03.376 Installationsanleitung inkl. Sicherheitshinweise
52.31.205 Busverbinder Basisgerät (bereits aufgesteckt)
10.01.953 Endwinkel
Programmiersoftware „ GridVis Essential” download:
www.janitza.de/gridvis-download.html
Merkmale
Breite | 144 mm |
Verpackungseinheit | 1 |
Gewicht | 0,42 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Versorgungsspannung bei DC | 24 V |
Frequenzmessbereich | 40 - 70 Hz |
Montageart | DIN-Schiene |
Ausführung | Messwandler |
Höhe | 90 mm |
Tiefe | 76 mm |
Messwertspeicher | ja |
Display | LCD |
Maximalstrom (Imax) | 6 A |
Oberwellenmessung | ja |
Leistungsfaktor | ja |
Scheinleistung | ja |
Anzahl der digitalen Eingänge | 4 |
Anzahl der digitalen Ausgänge | 4 |
Anzahl der analogen Eingänge | 4 |
Anzahl der analogen Ausgänge | 1 |
Spannungsart der Versorgungsspannung | DC |
Unterstützt Protokoll für MODBUS | ja |
Schutzart (IP), frontseitig | IP20 |
Anzahl der Ethernet-Anschlüsse | 2 |
Amperemeter | ja |
Blindleistungsmesser | ja |
Frequenzmesser | ja |
Impulszähler | ja |
Voltmeter | ja |
Wirkleistungsmessgerät | ja |
Mit Kommunikationsschnittstelle RS-485 | ja |
Geeignet für RJ-Stecker | ja |
Impulsausgang | elektrisch |
Polart | Dreileiter/Vierleiter |
Nennstrom (In) | 5 A |
Abtastfrequenz | 25600 Hz |
Anzahl der Spannungsmesseingänge | 8 |
Anzahl der Strommesseingänge | 8 |
Unterstützt Protokoll für OPC UA PubSub | ja |
Phasenwinkel (cos phi) | ja |
Kurzbeschreibung | Modular erweiterbarer Netzanalysator |
