01919545 ISSENDORF LCN - UPP Unterputz-Modul 230V
LCN - UPP
30006
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

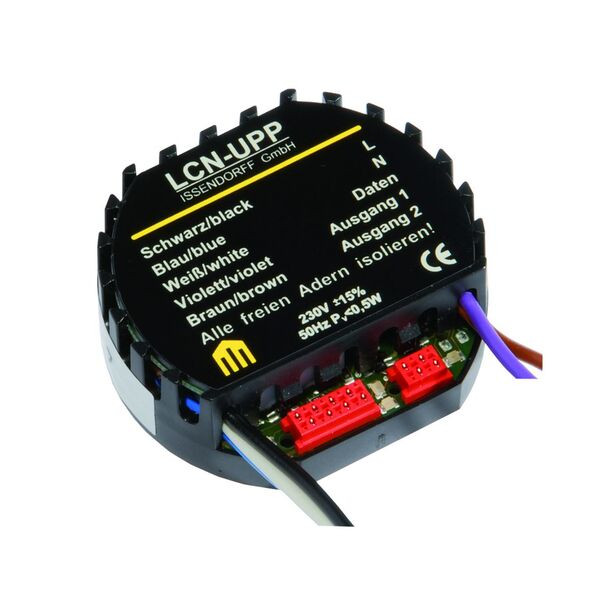

Das LCN-UPP Unterputz Modul ist ein Sensor-Aktor Modul des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind simuliert und nicht nach außen geführt. Weiterhin verfügt das LCN-UPP über T- und I-Anschlüsse zur Aufnahme weiterer LCN Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN Systemsoftware LCN-PRO frei parametriert werden. Installiert wird das LCN-UPP dezentral in tiefen Schalter-, Verteiler- oder Elektronikdosen. Vier Ausgänge, davon 2 auf Litzen nach außen geführt: Schalten und Dimmen, Helligkeit und Blendzeit individuell einstellbar. Zwei Zeitgeber (10 ms .. 40 min.) ermöglichen Kurzzeittimer, Treppenhauslicht, usw.. Jeder der 4 Ausgänge bietet 100 Lichtszenenspeicher (speichern jeweils Helligkeit und Blendzeit) Das LCN-UPP unterstützt zwei DSI Signale bzw. vier DALI-Gruppen (über LCN-DDR). Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden. Anschluss entweder für 8 konventionelle Tasten (mit Adapterkabel LCN-T8), EnOcean Funktaster (LCN-EGRR) oder KNX/EIB Standard- Tastsensoren (LCN-TEx), z.B. 4-fach = 8 Tasten mit jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt 32 Tasten in 4 Tabellen = 192 Befehle an 64 Ziele. Die Tasten unterstützen 3 Funktionen: kurz, lang, los Tableaufunktionen für 12 Lämpchen mit 4 Zuständen: An, Aus, Blinken, Flackern. Vier logische Verknüpfungen für hierarchische Störmeldeverarbeitung gem. DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.
Merkmale
Gewicht | 0,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Anhänge
Datei
(pdb_30006_LCNUPP.pdf, 138.23 KB)
