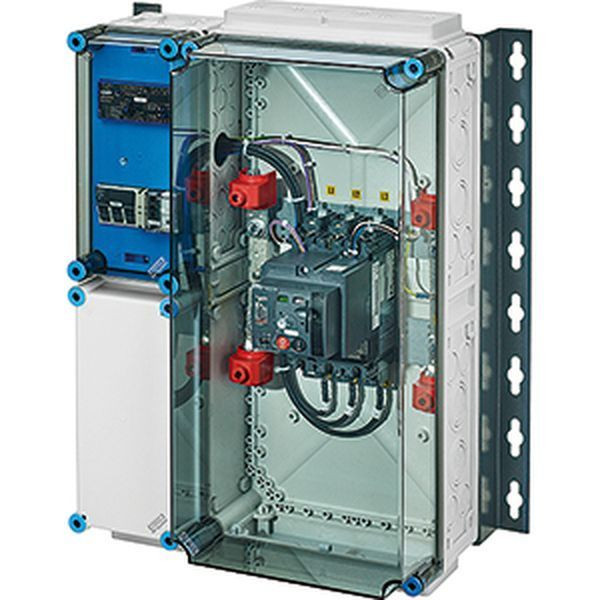

Abbildung ähnlich

01408732
HENSEL Mi AE 3233 PV-Freischaltstelle, 100 kVA

Lieferanten-Type: MI AE 3233 EAN: 4012591133698 Lieferanten-Artikel-Nr.: 20001470

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Freischaltstelle für den Anschluss von Erzeugungsanlagen an das Niederspannungsnetz sind anschlussfertige Verteilungen bis 135 kW/150 kVA entsprechend VDE-AR-N 4105 mit Kuppelschalter und NA-Schutz. Die Gehäuse aus hochwertigem Thermoplast sind schutzisoliert. Schutzart IP 54/IP 65. Sie sind für die geschützte Installation im Freien geeignet und UV-beständig. Freischaltstelle für Erzeugungsanlagen für BHKW, Photovoltaik- und Windkraftanlagen. Bemessungsleistung 90 kW/100 kVA, für 4/5-Leiter-TN-Netz. Kuppelschalter mit 1 Leistungsschalter mit Motorantrieb, 3-polig. Deckelverschlüsse für Werkzeugbetätigung, plombierbar. Wandbefestigung mit Montageschienen.

Merkmale

Breite	536 mm
Polzahl	3
Verpackungseinheit	1
Gewicht	15,5
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Nennstrom	145 A
Höhe	760 mm
Tiefe	276 mm
Überlastauslöser	160 - 57 A
Abschaltleistung nach IEC 947, lcu, 400 V	36 kA
Nennspannung AC 50 Hz	400 V
Kurzbeschreibung	PV-Freischaltstelle, 100 kVA, 3-polig mit Leistungsschalter und NA-Schutz
eClass 11.0 - Klasse	27400626
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung09enysun.pdf (93.28 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
