Abbildung ähnlich

01401525

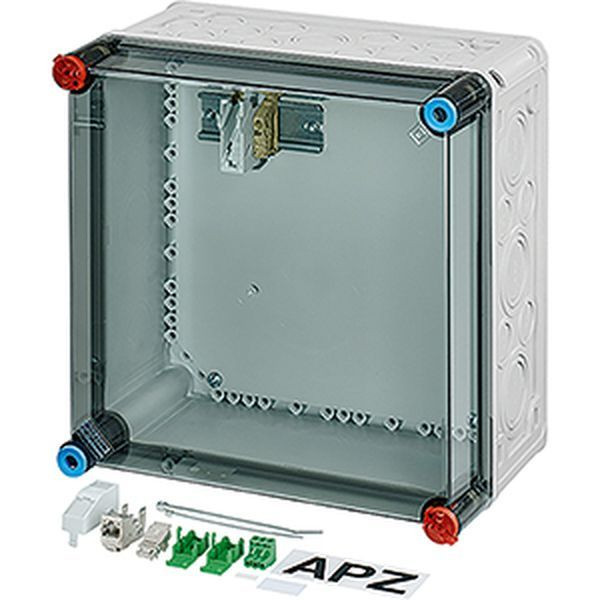

HENSEL Mi 2279 APZ-Gehäuse, 300x300x170mm

Lieferanten-Type: Mi 2279 EAN: 4012591134695 Lieferanten-Artikel-Nr.: 20001499

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
34 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse zur Integration eines Routers des Messtellenbetriebers. Einbau des Routers auf Montageplatte 259 x 259 mm möglich.

Merkmale

Schutzart (IP)	IP65
Schlagfestigkeit	IK08
Schutzklasse	II
Breite	300 mm
Werkstoff des Gehäuses	Kunststoff
Verpackungseinheit	1
Verpackungseinheit	34
Gewicht	2,54
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Montageart	Aufputz
Höhe	300 mm
Tiefe	170 mm
RAL-Nummer	7035
Mit Montageplatte	ja
Oberfläche	unbehandelt
Einbautiefe	146 mm
Anbaumöglichkeit	ja
Innentiefe	146 mm
Anzahl der Reihen	1
Art der Abdeckung	Deckel
Anzahl der Leitungseinführungen	40
Funktionserhalt	ohne
Breite in Teilungseinheiten	6
Anzahl der Module	1
Art der Tür	ohne
Transparenter Deckel/Tür	ja
Nennstrom (In)	16 A
Materialstärke Gehäuse	3 mm
Materialstärke Tür/Deckel	3 mm
Ausführung Deckel	geschlossen
Anzahl der Öffnungen für Flanschplatten	4
Kurzbeschreibung	Mi-APZ-Gehäuse, 300x300x170mm
eClass 11.0 - Klasse	27142408
UNSPSC 14.0801 - Klasse	39121324

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung08mi.pdf (93.33 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
