Abbildung ähnlich

02442170
HENSEL MI HV 9154 S Mi-Hauptleitungsverteiler

Lieferanten-Type: MI HV 9154 S EAN: 4012591134978 Lieferanten-Artikel-Nr.: 20001508

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

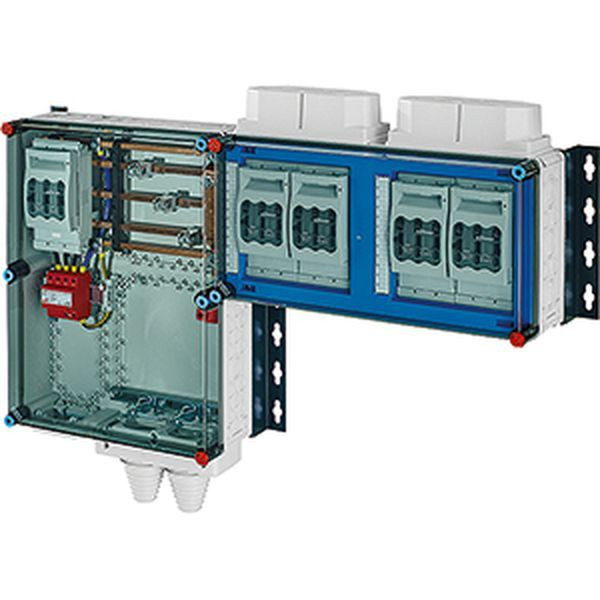

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Anschlussfertiger Verteiler mit 4 Sicherungslasttrennschaltern NH 00, 3-polig, auf 5-poligem Sammelschienensystem 250 A.

Merkmale

Schutzart (IP)	IP54
Polzahl	3
Verpackungseinheit	1
Gewicht	26
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Bemessungsisolationsspannung Ui	690 V
Gehäusehöhe	866 mm
Bemessungsbetriebsstrom Ie	120 A
Max. Bemessungsbetriebsspannung Ue bei AC	800 V
Baugröße der Sicherungseinsätze	NH00
Kurzbeschreibung	Mi-Hauptleitungsverteiler 4x3xNH 00 , 125 A, 5polige Sammelschiene 250 A
eClass 11.0 - Klasse	27371413
UNSPSC 14.0801 - Klasse	39121318

Anhänge

Datei

pdb_henseltechnikRoHS.pdf (485.06 KB)

Datei

pdb_henselkonformitaetserklaerung08mi.pdf (93.33 KB)

Datei

pdb_henseltechnikREACH.pdf (124.1 KB)
