Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

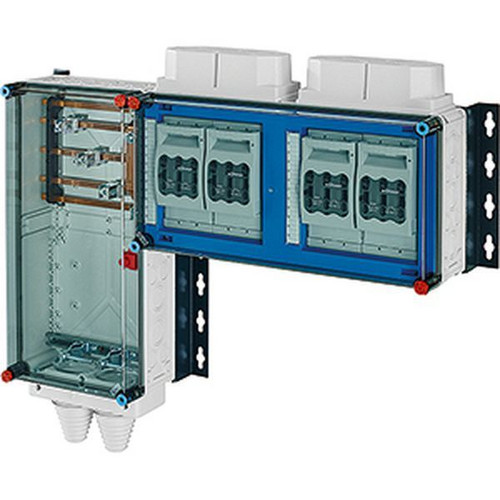

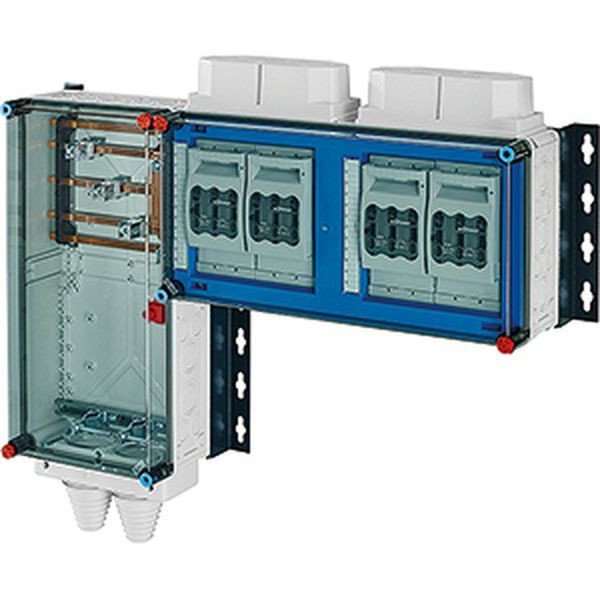

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Anschlussfertiger Verteiler mit 4 Sicherungslasttrennschaltern NH 00, 3-polig, auf 5-poligem Sammelschienensystem 250 A.
Merkmale
| Schutzart (IP) | IP54 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 20,5 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsisolationsspannung Ui | 690 V |
| Gehäusehöhe | 866 mm |
| Bemessungsbetriebsstrom Ie | 120 A |
| Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
| Baugröße der Sicherungseinsätze | NH00 |
| Kurzbeschreibung | Mi-Hauptleitungsverteiler 4x3xNH 00 , 125 A, 5polige Sammelschiene 250 A |
| eClass 11.0 - Klasse | 27371413 |
| UNSPSC 14.0801 - Klasse | 39121318 |
