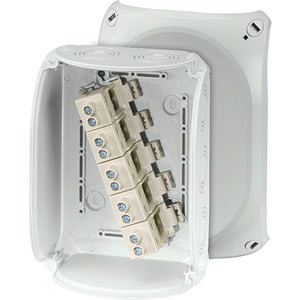

Artikelbild
Abbildung ähnlich
HENSEL

01237839
HENSEL KF 1616 G Kabelabzweigkasten

KF 1616 G 4012591121954 62000067
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

2 ST Menge übernehmen
168 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit zwei Kabeleinführungen M32 im Boden Kabelabzweigkasten aus hochwertigem Thermoplast für die ungeschützte Installation im Freien oder Aufputz-Anwendungen in Gebäuden. Beständig gegen Witterungseinflüsse wie UV-Belastung durch Sonneneinstrahlung, geschützt gegen Regenwasser, temperaturbeständig und schlagfest. Deckelbefestigung über Schnellverschlüsse. Mit Außenlaschen zur Befestigung. Seewasserbeständig, für Offshore-Anwendungen. Mit Zulassung für die Installation auf Schiffen. Klemme mit 2 Klemmstellen je Pol bis 10 mm², 5-polig. Kabeleinführung über metrische Vorprägungen in Gehäusewänden und Boden. Anbau-Kabelstutzen im Zubehör.

Merkmale

Schutzart (IP) IP66/IP67/IP69
Länge 210 mm
Breite 210 mm
Verpackungseinheit 168
Verpackungseinheit 2
Gewicht 0,5
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Wand-/Deckenmontage
Farbe grau
Halogenfrei ja
Tiefe 92 mm
Form rechteckig
Oberfläche unbehandelt
Bemessungsisolationsspannung Ui 690 V
Plombierbar ja
Funktionserhalt ohne
Werkstoff Kunststoff
Anzahl der Einführungen 10
Deckelbefestigung geschraubt
Max. Leiterquerschnitt 25 mm²
Witterungsbeständig ja
Für Rohrdurchmesser sonstige
Einführung von hinten ja
Art der Gehäusedurchführung Vorprägung
Einsatztemperatur -25 - 70 °C
Für Ex-Zone Gas ohne
Für Ex-Zone Staub ohne
Ausführung Deckel sonstige
Kurzbeschreibung Kabelabzweigkasten 6-16 qmm 3phasig, 25 qmm 1phasig, 5pol. Klemme
eClass 11.0 - Klasse 27144401
UNSPSC 14.0801 - Klasse 39121332

Anhänge

icon
Datei
pdb_henseltechnikRoHS.pdf (485.06 KB)
icon
Datei
pdb_henselkonformitaetserklaerung01kabelabzweigkaesten.pdf (93.48 KB)
icon
Datei
pdb_henseltechnikREACH.pdf (124.1 KB)
