Beschreibung

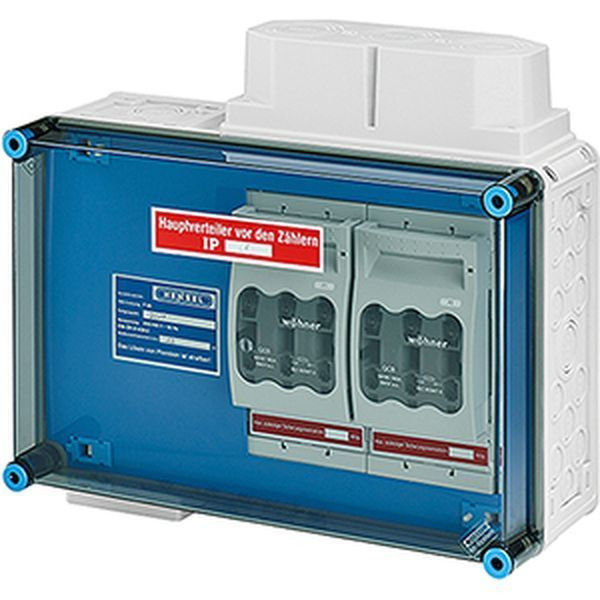

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Anschlussfertiger Hauptleitungsverteiler für den Vorzählerbereich, plombierbar, mit 2 Sicherungslasttrennschaltern NH 00, 3-polig, auf 5-poligem Sammelschienensystem 250 A. Einsatz im ungemessenen Bereich nach Absprache mit örtlichem Netzbetreiber.
Merkmale
| Schutzart (IP) | IP65 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 7 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371095 |
| Bemessungsisolationsspannung Ui | 400 V |
| Gehäusehöhe | 502 mm |
| Bemessungsbetriebsstrom Ie | 100 A |
| Baugröße der Sicherungseinsätze | NH00 |
| Kurzbeschreibung | Mi-Hauptleitungsverteiler 2x3xNH 00 , 125 A, 5polige Sammelschiene 250 A |
| eClass 11.0 - Klasse | 27371413 |
| UNSPSC 14.0801 - Klasse | 39121332 |
