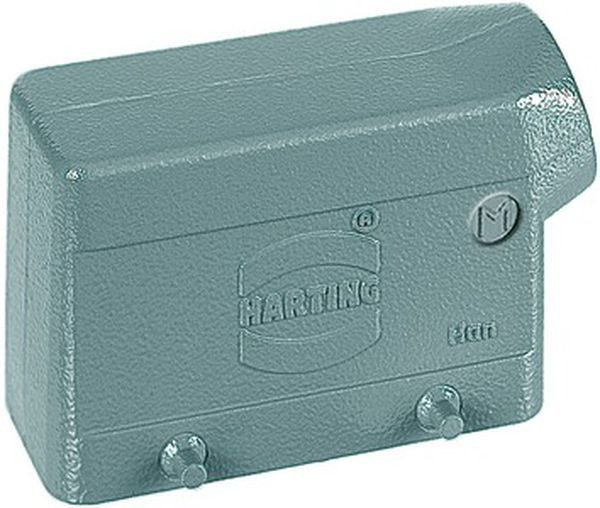

Artikelbild
Abbildung ähnlich
HARTING

02190435
HARTING 19 30 016 1522 Tuellengehäuse

19 30 016 1522 19300161522
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Typ: 19 30 016 1421 hat eine niedrige Bauform
Typ: 19 30 016 0527 hat eine hohe Bauform
Typ: 19 30 016 1521 hat eine niedrige Bauform
Typ: 19 30 016 0427 hat eine hohe Bauform Tüllengehäuse, Baugröße: 16 B, niedrige Bauform, Querbügel, seitlicher Kabeleingang, 1x M32, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau)

Merkmale

Breite 93.5 mm
Gehäusefarbe grau
Werkstoff des Gehäuses Aluminium
Verpackungseinheit 1
Gewicht 0,15
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
UV-beständig ja
Höhe 62.5 mm
Art der Verriegelung Querbügel
Betriebstemperatur -40 - 125 °C
Ausführung des Gehäuses Steckergehäuse
Schutzart (IP), montiert IP65
Anordnung der Kabelzuführung seitlich
Anzahl der Leitungseinführungen 1
Beschichtung Gehäuse pulverbeschichtet
Bügellage Unterteil
Befestigungsart der Kabelverschraubung metrisch
Kurzbeschreibung Tüllengehäuse, Baugröße: 16 B, niedrige Bauform, Querbügel, seitlicher Kabeleingang, 1x M32, Werkstoff Gehäuse: Aluminium-Druckguss, pulverbeschichtet
Tiefe 62.5 mm
eClass 11.0 - Klasse 27440202
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_19300161522_DE.pdf (511.25 KB)
icon
Datei
pdb_PDF_DS_19300161522_EN.pdf (510.44 KB)
icon
Datei
pdb_PDF_PD_19300161522_EN.pdf (508.7 KB)
icon
Datei
pdb_19300161522_100183403DRW004E.pdf (140.93 KB)
