Artikelbild
Abbildung ähnlich
HARTING

02147746

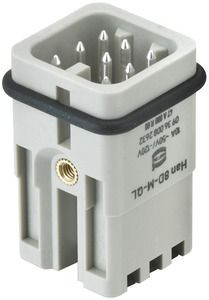

HARTING 09360082632 Han 8D-M Quick Lock 1,5mm²

09360082632 09360082632
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Einsätze, Han-Quick Lock® Anschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: ?10 A, Baugröße: 3 A, Kontakte: 8, Leiterquerschnitt: 0,25 ... 1,5 mm², Kupferlegierung, versilbert

Merkmale

Breite 21 mm
Polzahl 8
Verpackungseinheit 1
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsspannung 50 V
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 1.5 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Silber
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.25 - 1.5 mm²
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 10 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 1.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 8
Kurzbeschreibung Einsätze, Han-Quick Lock® Anschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: ?10 A, Baugröße: 3 A, Kontakte: 8
Höhe 21 mm
Tiefe 35.6 mm
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_09360082632_100177491DRW004E.pdf (253.62 KB)
icon
Datei
pdb_PDF_PD_09360082632_EN.pdf (519.08 KB)
icon
Datei
pdb_PDF_DS_09360082632_DE.pdf (515.93 KB)
icon
Datei
pdb_PDF_DS_09360082632_EN.pdf (515.1 KB)
