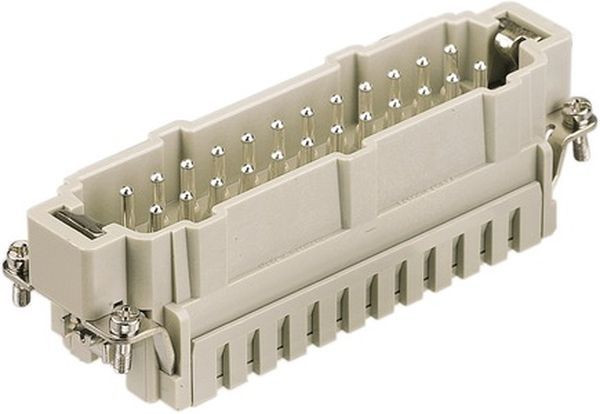

Artikelbild
Abbildung ähnlich
HARTING

02190061
HARTING 09 33 024 2616 Käfigzugfederansch.Stift

09 33 024 2616 09330242616
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie HAN E Einsätze, Käfigzugfederanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: ?16 A, Baugröße: 24 B, Kontakte: 24, Leiterquerschnitt: 0,14 ... 2,5 mm², Kupferlegierung, versilbert

Merkmale

Polzahl 24
Verpackungseinheit 1
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369040
Bemessungsspannung 500 V
Mit Drahtschutz ja
Kontaktausführung Stift
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 6 kV
Ausführung des elektrischen Anschlusses Federzuganschluss
Werkstoff der Kontaktbeschichtung Silber
Verschmutzungsgrad 3
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 2.5 mm²
Mit Schutzleiter ja
Werkstoff des Kontaktes sonstige Kupferlegierungen
Werkstoff des Steckverbindereinsatzes Thermoplast
Bemessungsstrom In 16 A
Betriebstemperatur -40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 mm²
Werkstoff des Kontakteinsatzes Thermoplast
Anzahl der Leistungskontakte 24
Ausführung Baugröße 24B
Kurzbeschreibung Einsätze, Käfigzugfederanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: ?16 A, Baugröße: 24 B, Kontakte: 24
Min. Anzahl der Steckzyklen 500
eClass 11.0 - Klasse 27440205
UNSPSC 14.0801 - Klasse 39121400

Anhänge

icon
Datei
pdb_PDF_DS_09330242616_DE.pdf (520.91 KB)
icon
Datei
pdb_PDF_DS_09330242616_EN.pdf (520.06 KB)
icon
Datei
pdb_PDF_PD_09330242616_EN.pdf (522.59 KB)
icon
Datei
pdb_09330242601_100130132DRW010B.pdf (246.02 KB)
