02199844

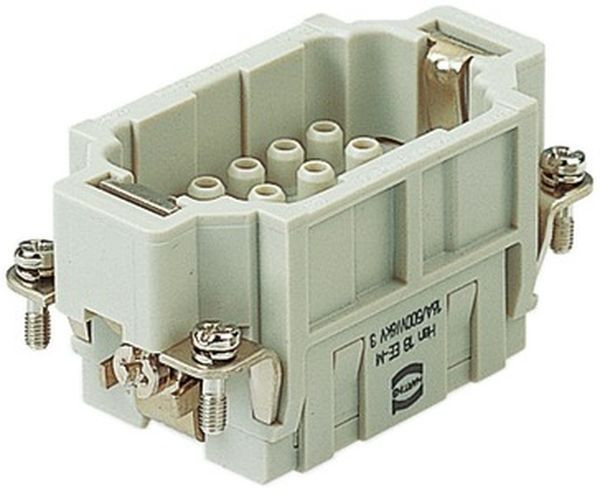

HARTING 09 32 018 3001 Stifteinsatz HAN18EE

Steckverbinder für 16 Ampere – zuverlässig und bewährt. Die Baureihen Han E® / Han® ES / ESS / EE / EEE sind konzipiert für Industrie-Steckverbinder mit einer Bemessungsspannung von 500 V bei 16 A. Die Kontakte sind über Crimpanschluss (Han E®, Han® EE / EEE), Schraubanschluss (Han E®) oder Käfigzugfederanschluss (Han® ES / ESS) anschließbar. Alle Steckverbinder haben zusätzlich je einen Kontakt für den Schutzleiter. Bei der Baureihe Han® ESS stehen 2 Anschlussklemmen zur Verfügung. Die Steckverbinder mit 6, 10, 16, 24, 32 (2x 16) oder 48 (2x 24) Kontakten (Han E® und Han® ES / ESS) sowie mit 10, 18, 32, 46, 64 (2x 32) oder 92 (2x 46) Kontakten (Han® EE) bzw. mit 40 oder 60 Kontakten (Han® EEE) werden in Gehäusen der Baureihe Han® B montiert. Modifizierte Kontaktanordnung. Steckverbinder der Baureihe Han® EE sind bei Vollbestückung für 500 V Verschmutzungsgrad 3 ausgelegt. Eine modifizierte Kontaktanordnung erlaubt den Einsatz in dem gleichen Verschmutzungsgrad für höhere Spannungen bis 1 000 V. Bei Vollbestückung der Steckverbinder ist ebenfalls eine höhere Bezugsspannung möglich, jedoch in einem niedrigeren Verschmutzungsgrad. Bei bestimmungsgemäßer Verwendung nach DIN EN 61 984 dürfen Steckverbinder unter elektrischer Spannung nicht gesteckt und getrennt werden. Einsätze, Crimpanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 10 B, Kontakte: 18, Leiterquerschnitt: 0,14...4 mm²
