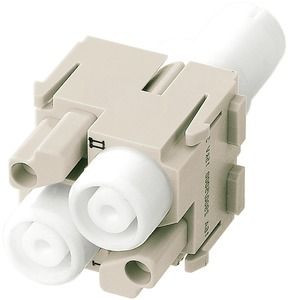

Abbildung ähnlich

02199171
HARTING 09 14 002 3121 HAN Hochspannungs-Modul

Lieferanten-Type: 09 14 002 3121 Lieferanten-Artikel-Nr.: 09140023121

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Han HV Modul, Doppelmodul, für Han E Crimpkontakte, Crimpanschluss, Buchse, Kontakte: 2, Leiterquerschnitt: 0,5...4 mm², Bemessungsstrom: 16 A, Polycarbonat / Teflon (PTFE), RAL 7032 (kieselgrau)

Merkmale

Polzahl	2
Verpackungseinheit	1
Gewicht	0,06
Statistische Warennummer	85369040
Bemessungsspannung	5000 V
Kontaktausführung	Buchse
Umgebungstemperatur	-40 - 125 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Bemessungsstoßspannung	15 kV
Ausführung des elektrischen Anschlusses	Crimpanschluss
Verschmutzungsgrad	3
Durchmesser des Steckkontaktes	2.5 mm
Kontakteinsatz ohne Kontakte	ja
Anschließbarer Leiterquerschnitt mehrdrähtig	0.5 - 4 mm²
Bemessungsstrom In	16 A
Werkstoff der Kontaktbeschichtung	Silber
Werkstoff des Kontaktes	Messing
Werkstoff des Steckverbindereinsatzes	Thermoplast
Überspannungskategorie	III
Betriebstemperatur	-40 - 125 °C
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.5 - 4 mm²
Werkstoff des Kontakteinsatzes	Thermoplast
Anzahl der Leistungskontakte	2
Kurzbeschreibung	Han HV Modul, Doppelmodul, für Han E Crimpkontakte, Crimpanschluss, Buchse, Kontakte: 2, Leiterquerschnitt: 0,5...4 mm², Bemessungsstrom: 16 A
Min. Anzahl der Steckzyklen	500
