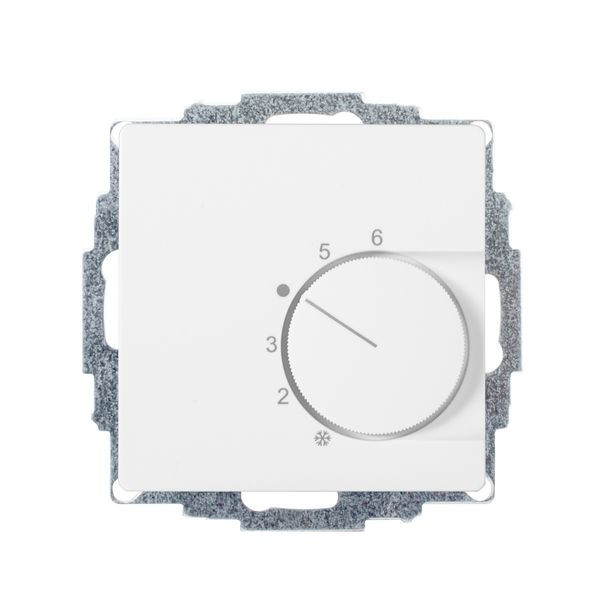

Abbildung ähnlich
66007625 HALMBURGER RTR-5841 (rsa/BE)Raumtemperaturregler
RTR-5841 (rsa/BE)
4251369656674
5667
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Raumtemperaturregler u.P., 230 V, einschl. Zentralscheibe, ohne Abdeckrahmen, für Stellantriebe stromlos offen und stromlos geschlossen, Triac-Ausgang für max. 5 Stellantriebe (3W elektromechanisch), mit TA-Eingang (3,5°C), Einstellbereich 5…30°C mit Bereichseinengung, mit Berührungsschutzkappe, Anschluss für 230V-Eingangssignal Heizen/Kühlen (Change Over) vom gleichen FI und LS, ohne LED , Farbe: polarweißsamt, ähnlich RAL9010, passend in folgende Schalterprogramme: Berker Q.1, Q.3, Q.7, Q.9. Maximale Leitungslänge für Heizen/Kühlen-Eingang: 100 m. Im Falle größerer Leitungslängen ist u.U. ein Entstör-Kondensator 0,33 Mikrofarad zwischen Steuerleitung Heizen/Kühlen und Neutralleiter erforderlich.
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 70.9 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Unterputz |
| Farbe | weiß |
| Ausführung | An/Aus |
| Höhe | 70.9 mm |
| Tiefe | 42.4 mm |
| RAL-Nummer | 9010 |
| Anschluss | drei-/vieradrig |
| Art der Spannungsversorgung | 230 V AC |
| Kontaktausführung | Wechsler (NO/NC) |
| Messbereich | 30 - 5 °C |
| Bedienung | Dreh |
| Ausführung Aufnehmer/Fühler | Widerstandssensor |
| Klasse des Temperaturreglers | IV |
| Leistungsaufnahme im Bereitschaftszustand (solstandby) | 0.5 W |
| Schutzart (NEMA) | 1 |
| Max. Spannung der Kontakte | 230 V |
| Regelcharakteristik | PID |
| Anzahl der Ausgänge Heizung | 1 |
| Anzahl der Ausgänge Kühlung | 1 |
| Heizen | ja |
| Max. Kontaktbelastung | 0.065 A |
| Differenzwert | 0.5 K |
| Thermische Rückkopplung | parallel |
| Geeignet für Kühlen | ja |
| Kurzbeschreibung | Thermostat UP reinweiß samt Q1 Q3 Q7 Q9 230V Change Over HEIZEN/KÜHLEN |
Anhänge
Datei
(pdb_AnleitungTriacTemperaturreglerRTRxx407141734274.pdf, 683.58 KB)
Datei
(pdb_EUKonformitaetserklaerungTemperaturreglerTriacTypRTRxx40RTRxx41RTRxx42RTR71RTR73RTR74.pdf, 86.76 KB)
Datei
(pdb_KonformitaetserklaerungzurREACHVerordnungundStellungnahmezuSicherheitsdatenblaetter.pdf, 90.59 KB)
Datei
(pdb_KonformitaetserklaerungzurRoHSRichtlinie.pdf, 87.56 KB)
